动力学技术KTD2061评估试剂盒(KTD2061EUAC-MMEV02)的介绍、特性、及应用

KINETIC TECHNOLOGIES KTD2061 动力学

动力学技术KTD2061评估试剂盒(KTD2061EUAC-MMEV02)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-17

摘要： 演示和评估KTD2061 RGB LED驱动器的功能、性能和PCB布局。

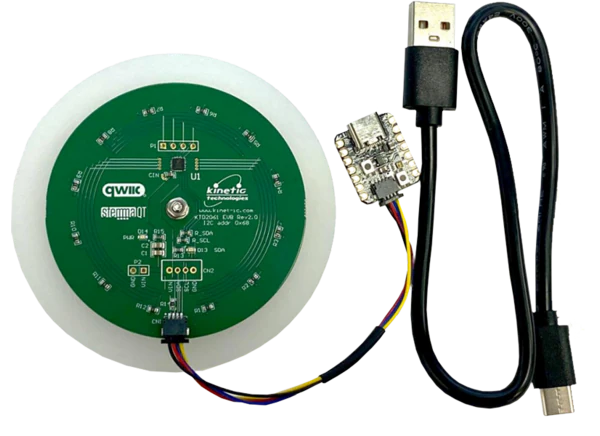

Kinetic Technologies KTD2061评估套件(KTD2061EUAC-MMEV02)演示并评估了具有I(2)C控制功能，性能和PCB布局的KTD2061 36通道RGB LED驱动器。此评估套件也是RGB LED照明模式和动画软件开发的方便工具。该套件包括一个安装了KTD2061 IC的完全组装的测试PCB，一个白色塑料漫射器，一个线束和一个带有预加载演示软件的MicroPython pyboard v1.1。12个RGB模块(共36个led)安装在PCB的背面，并照射到漫射器中，从而混合光输出并减少人眼疲劳。Kinetic Technologies KTD2061评估套件还可以评估KTD2058/59/60 36通道RGB LED驱动器，KTD2064A/B 24通道RGB LED驱动器和KTD2063 12通道RGB LED驱动器。

特性

4.5V至5.5V USB VBUS工作电压范围
3V至5.5V工作输入范围

0A至1A工作输入电流范围
12个RGB模块(共36个led)

应用程序

演示和评估KTD2061 36通道RGB LED驱动器
RGB LED照明图案及动画的软件开发
KTD2058/59/60 36通道RGB LED驱动器的评价

KTD2064A/B 24通道RGB LED驱动器的评价
KTD2063 12通道RGB LED驱动器的评价

包内容

KTD2061 EVB Rev2.0全组装PCB
白色塑料漫射器
#4-40平头螺钉+垫圈+螺母
StemmaQT/Qwiic I(2)C线束
Adafruit QT Py RP2040µC完全组装的PCB
USB Type-A转Type-C电缆

防静电袋
评估工具箱
快速启动指南打印输出
演示软件
Eval kit手册
KTD2061/58/59/60数据表

必需的设备

计算机带有USB端口，使用软件文本编辑器进行软件开发，并将软件(filename = code.py)从编辑器复制/粘贴/保存到QT Py RP2040板上
数字万用表测量输入电压，输入电流，或LED电流

5V, 1A可调电源，用于可变输入电压的测试(交流墙壁适配器，电池电源或可用的计算机USB端口)
用示波器观察多路输出波形
