英飞凌科技USB Type-C EZ-PD PMG1 MCU系列的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-11

摘要： 高压USB Type-C Power Delivery (PD)微控制器(mcu)。

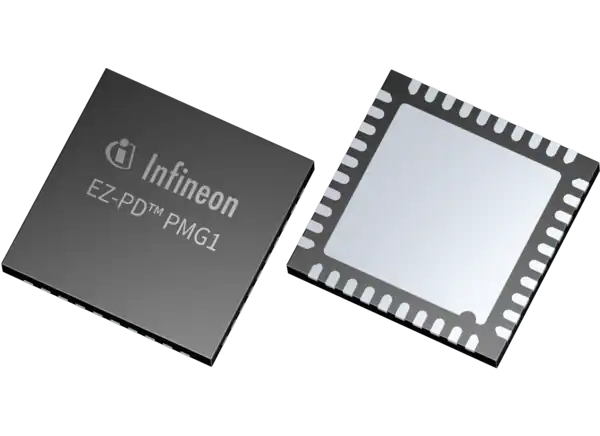

英飞凌科技USB Type-C EZ-PD PMG1系列是一款高压USB Type-C Power Delivery (PD)微控制器(mcu)。英飞凌USB- c EZ-PD PMG1芯片采用Arm Cortex -M0/M0+ CPU、USB Type-C PD控制器以及模拟和数字外设。该设备专为嵌入式系统设计，通过高压USB Type-C PD端口传输功率，增强控制能力。

特性

32位单片机子系统
48MHz Arm Cortex-M0+ CPU与DMA
内存

256 kb的闪光
32 kb SRAM
96KB ROM与PD代码

USB Type-C/PD模块

最多两个USB Type-C/PD模块，每个模块都有一个基带收发器
两个集成的V(BUS) NFET栅极驱动器
转换速率控制，用于限制配置在V(BUS)提供者或消费者路径中使用的栅极驱动器上的浪涌电流
集成USB- pd 3.1支持
支持28V扩展功率范围(EPR)
高压(28V)稳压器和V(BUS)放电
可配置V(BUS)过压保护(OVP)、过流保护(OCP)、短路保护(SCP)、逆流保护(RCP)
带OCP的V(CONN)场效应管
两个集成的3:1 SBU模拟复用器用于97-BGA部分的备用模式(Display Port和Thunderbolt)

接口

多达8个运行时可重构串行通信块(scb)，可配置为I(2)C、SPI或UART
最多8个定时器/计数器脉宽调制器(TCPWMs)

可编程GPIO引脚

多达50个GPIO引脚
任何GPIO引脚都可以是CAPSENSE 、模拟或数字引脚
可编程驱动模式，优势和转换率

集成模拟块

两个8位SAR adc
一个12位SAR ADC
两个放大器
两个LP比较器

电容式感应

CAPSENSE sigma-delta (CSD)具有同类最佳的信噪比(SNR)(大于5:1)和耐水性
英飞凌提供的软件组件使电容式传感设计变得简单
自动硬件调优(SmartSense)

硬件加密引擎，用于安全FW引导和签名FW更新
USB全速装置
充电器检测块
权力

V(SYS) (2.8V ~ 5.5V)
V(BUS) (4V至28V)
用于GPIO的独立电源电压引脚，允许I/ o上的1.71V至5.5V信号

48-QFN
97年的今天,bga

软件工具

ModusToolbox

应用程序

高压USB Type-C PD (Power Delivery)充电器
各种需要通过高压USB Type-C PD端口供电的设备

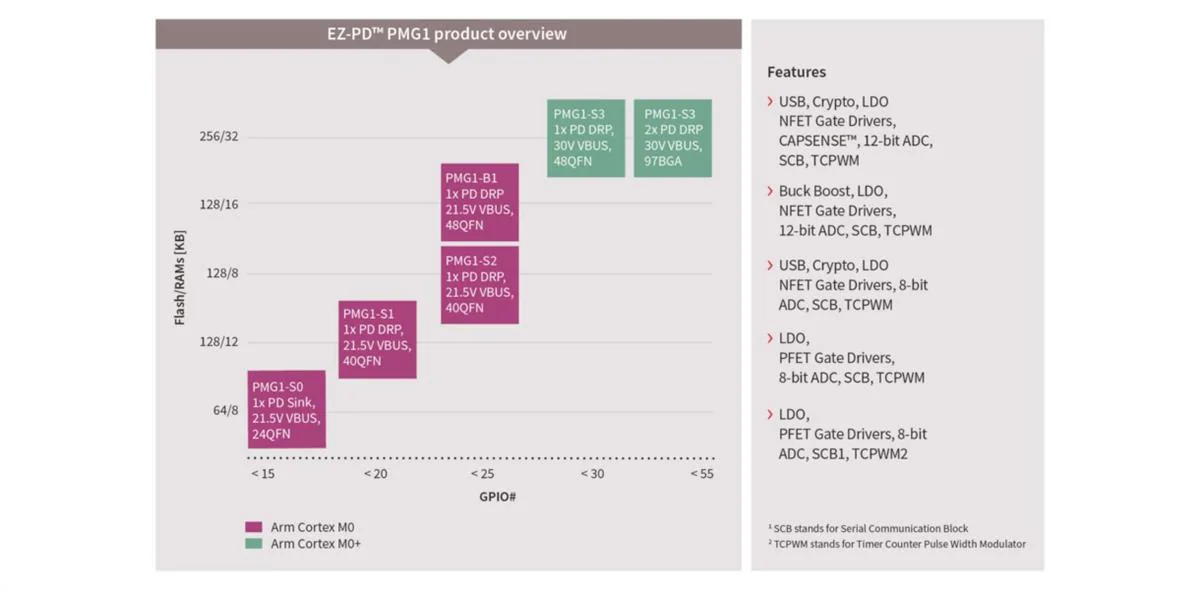

比较

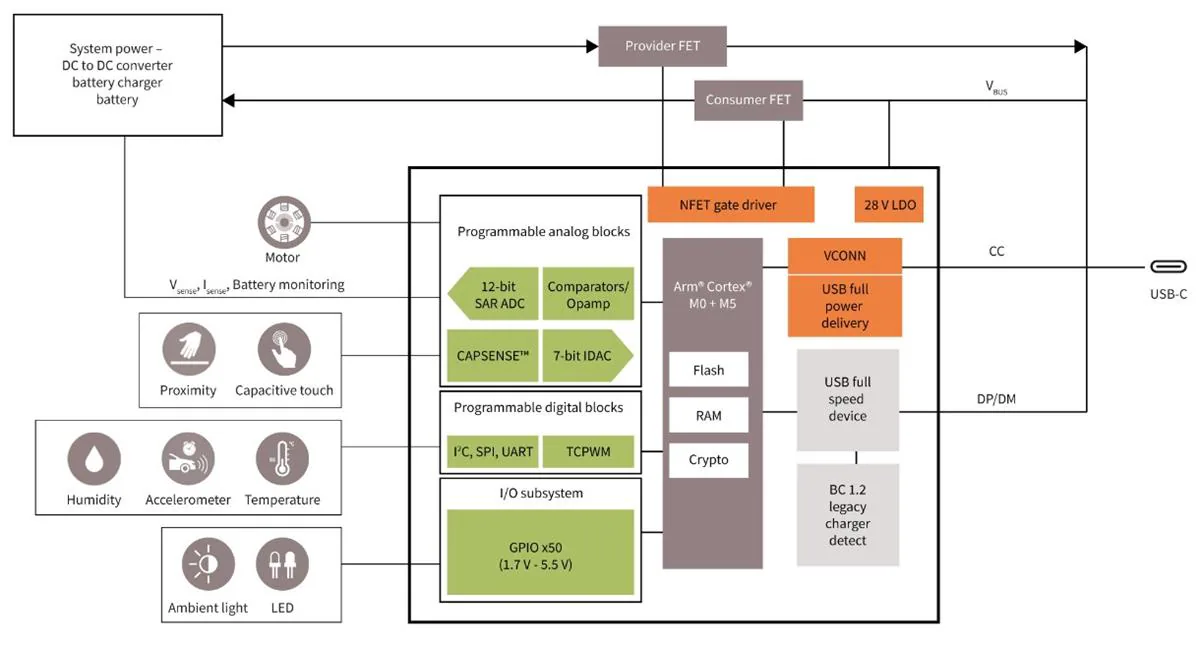

框图
