M5Stack M128数据转换模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-08

摘要： DMX-Base，专为DMX-512数据传输场景设计的功能基础。

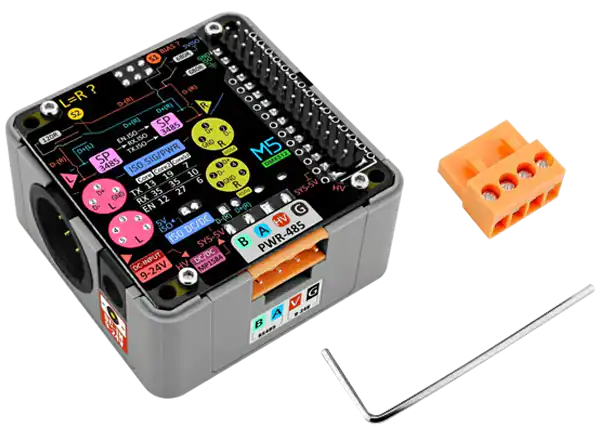

M5Stack M128数据转换模块具有DMX-Base，专为DMX-512数据传输场景设计的功能基础。该DMX-Base通过配备XLR-5和XLR-3公母接口并通过串行端口实现与M5主机的控制和通信。模块采用HT3.96螺距485接口，方便连接扩展485设备，通信信号采用高速光耦隔离。两个独立的RS-485电路可接收DMX数据，并可通过内部双丢开关选择两个单独或并行的操作。

DC-JACK接口和相应的DC-DC电路可以为整个设备供电。该M128模块具有Arduino和UIFlow编程平台。M128模块工作在9VDC至24VDC输入电压和0°C至40°C的温度范围。这个M128模块是理想的用于舞台灯光和音响设备控制。

特性

XLR-5和XLR-3公母连接器，方便连接DMX设备
支持通过串口与M5主机通信和控制
内置两个双投开关，允许用户控制连接方式和传输路径

电源采用DCDC隔离方式，提高稳定性和一致性
Arduino和UIFlow编程平台

规范

9V(DC) ~ 24V(DC)输入电压
5V/3.3V电源输出

54mm × 54mm × 27mm尺寸
温度范围为0℃~ 40℃

包内容

1 xdmx基地
1x M2十六进制键
1个3.96-4P端子

应用程序

舞台灯光控制
音响设备控制

景观照明控制
彩光控制
