Microchip Technology PCI11400 PCIe Switch，带USB 3.2主机控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-11

摘要： 结合USB 3.2 Gen 2主机控制器和可定制的I/O。

Microchip Technology PCI11400 PCIe Switch w/ USB 3.2主机控制器结合了USB 3.2 Gen 2主机控制器和可定制的I/O。Microchip Technology PCI11400提供4通道(4x8GT/s)上行端口和1通道(1x8GT/s)下行端口，满足嵌入式应用中对更高带宽PCIe的需求。它支持8GT/s的最大线路速率，并通过PCIe Revision 4认证。x合规。该器件可以通过单通道或多通道向上游提供PCIe，以适应系统架构，并包括从外部接口到交换结构和端点控制器的兼容PCIe实现。

特性

集成PCI交换结构

512byte最大负载大小

集成PCIe物理接口

4车道(4x8GT/s)上行接口
允许单车道、双车道或四车道连接
1通道(1x8GT/s)下行接口

集成USB 3.2 Gen 2 (10Gbps)物理接口
集成xHCI USB 3.2 Gen 2 (10Gbps) USB主机控制器

2倍10Gbps Gen 2 PHY
4个USB HS/FS/LS PHY
USB Type-C 或Type-A的多种配置选项

全面的电源管理功能

PCIe 3.1 LPSS (Low Power Sub States) L2(带辅助接口)电源)

电源和I/O

集成上电复位电路，可配置欠/过压保护
闭锁性能超过150mA / EIA/JESD78, II类
JEDEC 3A级ESD性能

uart

RS232 / RS485
Auto-direction控制
标准和先进的速度支持
基本或全面的信号支持

附加功能

SPI外设接口
SMBus目标接口
SMBus控制器接口
PVT传感器
JTAG丝锥
多功能GPIOs
可编程引脚多路复用器
能够使用低成本的25MHz晶体或时钟，以减少BOM

包装

符合rohs标准的132引脚DRQFN封装

环境

可在商业和工业温度等级

应用程序

单板计算机(SBC)
流动混合
工业PC (IPC)

边缘网关
存储扩展

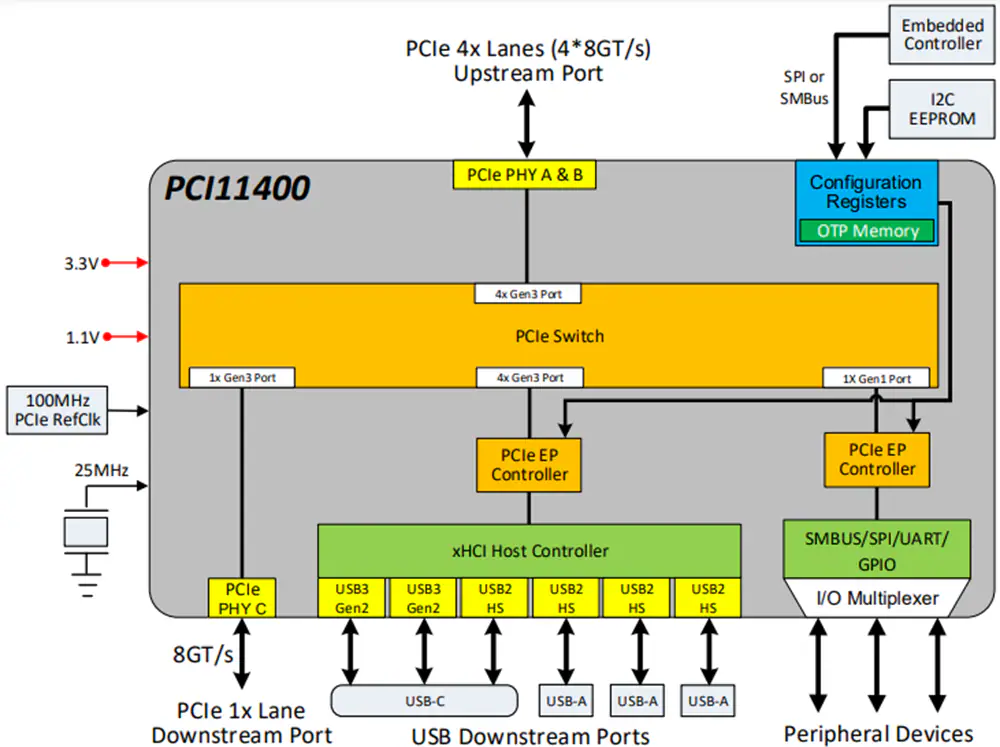

框图
