芯片技术PCI11010 PCIe开关带以太网MAC和I/O的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-11

摘要： 具有集成的以太网MAC和可编程I/O。

Microchip Technology PCI11010 PCIe Switch w/ Ethernet MAC和I/O具有集成的Ethernet MAC和可编程I/O。Microchip Technology PCI11010提供一个2通道(2x8GT/s)上行端口和一个1通道(1x8GT/s)下行端口，提供8GT/s的最大线路速率。该设备满足PCIe Revision 4。x规范，旨在增强嵌入式应用中的PCIe子系统。它支持灵活的PCIe上游配置，并确保所有外部和内部接口的合规性。

特性

集成PCI交换结构

512byte最大负载大小

集成PCIe物理接口

2通道(2x8GT/s)上行接口
1通道(1x8GT/s)下行接口

2.5Gbps以太网MAC

IEEE 802.3标准
RGMII支持10/100/1000Mbps
SGMII支持1Gbps
SGMII+支持2.5Gbps
巨型框架支架

精确时间协议

IEEE 1588-2008支持端到端加密和P2P一步走
可编程时间比较输出(例如，1PPS)

电源和I/O

集成上电复位电路，可配置欠/过压保护
闭锁性能超过150mA / EIA/JESD78, II类
JEDEC 3A级ESD性能

全面的电源管理功能

PCIe 3.1 LPSS (Low Power Sub States) L2(带辅助接口)电源)

uart

RS232 / RS485
Auto-direction控制
标准和先进的速度支持
基本或全面的信号支持

附加功能

多功能GPIOs
可编程引脚多路复用器
能够使用低成本的25MHz晶体或时钟，以减少BOM
SPI外设接口
SMBus目标接口
SMBus控制器接口
PVT传感器
JTAG丝锥

包装

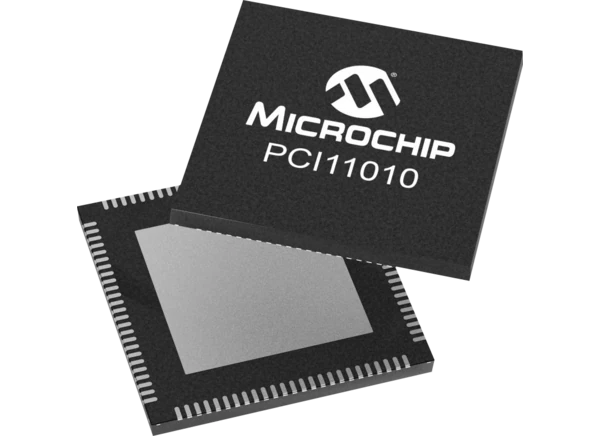

无铅符合rohs标准的100引脚VQFN封装

环境

可用于商业和工业等级

应用程序

工业pc(网络接口，PCIe风扇输出)

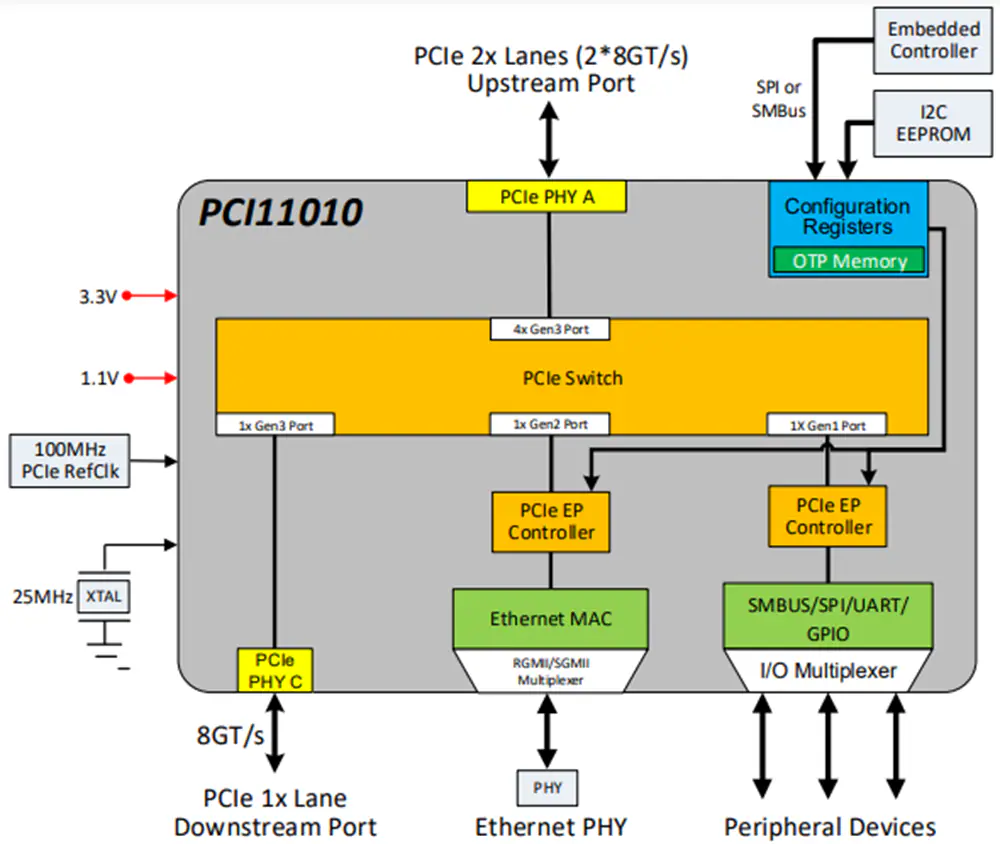

框图
