摘要： 器件是微型同步降压转换器，集成了高侧和低侧开关。
Analog Devices公司MAX42402/MAX42403同步降压转换器是微型同步降压转换器，集成了高侧和低侧开关。MAX42402/MAX42403的输入电压范围为4.5V至36V，最大输出功率为2.5A/3.5A。通过观察PGOOD信号可以监测电压质量。该集成电路可以在99%的占空比下工作，使其成为工业应用的理想选择。MAX42402/MAX42403提供外部可编程输出电压。可提供1.5MHz/400kHz的固定内部频率选项，允许小的外部元件和减少输出纹波。
当SYNC低时，MAX42402/MAX42403在轻载时自动进入跳过模式，在空载时具有27uA的超低静态电流。一个引脚可选的强制pwm模式也可用，这有助于提高EMI性能。该设备具有扩频频率调制选项，旨在最大限度地减少由于调制频率而产生的emi辐射发射。The Analog Devices Inc.MAX42402/MAX42403采用小型3mm x 3mm FC2QFN封装，使用很少的外部组件。
小尺寸多功能
4.5V至36V工作输入电压范围
同步DC-DC变换器集成场效应管高达2.5A/3.5A
27μA的跳变静态电流
1.5MHz/400kHz开关频率
扩展频谱的选择
3.5ms (1.5MHz)/2.5ms (400kHz)内部软启动
可编程0.8V至12V输出电压范围
99%占空比操作，低差
高精度的安全关键应用
精确使能阈值完全可编程UVLO阈值
精确窗口PGOOD
强制pwm和跳跃式操作
过温、过压、短路保护

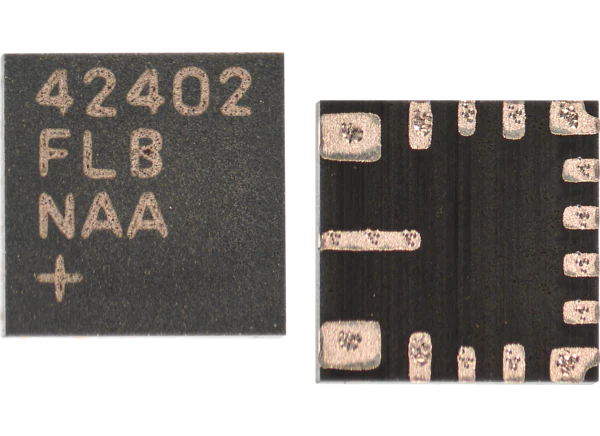

3mm × 3mm FC2QFN封装
-40℃~ +125℃工作温度范围
工业自动化
荷载点
分布式直流电源系统
