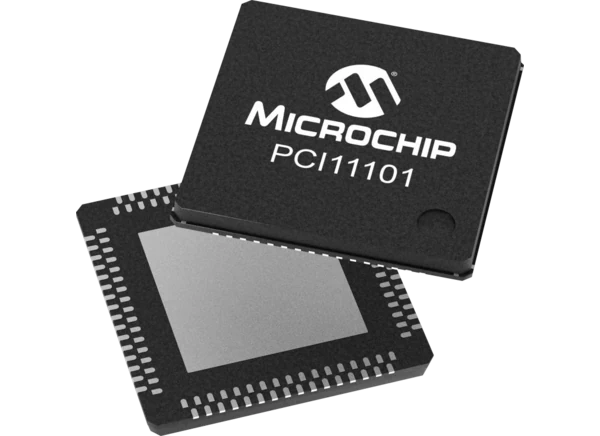

Microchip Technology PCI11101 PCIe Switch，带USB 3.2主机控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-12

摘要： 结合USB 3.2 Gen 2主机控制器和可编程I/O。

Microchip Technology PCI11101 PCIe Switch w/ USB 3.2主机控制器结合了USB 3.2 Gen 2主机控制器和可编程I/O。Microchip Technology PCI11101具有4通道(4x8GT/s)上行端口和2通道(2x8GT/s)下行端口，以满足嵌入式应用中对更高带宽PCIe子系统的需求。通过PCIe Revision 4的GEN4合规认证。x规格，设备可以通过一个或多个通道提供PCIe上行，以实现灵活的系统架构。PCI11101确保从面向外部的接口到交换结构和端点控制器的PCIe合规性。

特性

集成PCI交换结构

512byte最大负载大小

集成PCIe物理接口

4车道(4x8GT/s)上行接口
允许单车道、双车道或四车道连接
2通道(2x8GT/s)下行接口

集成USB 3.2 Gen 2 (10Gbps)物理接口
集成xHCI USB 3.2 Gen 2 (10Gbps) USB主机控制器

10Gbps Gen 2 PHY
Usb hs / fs / ls物理

两个外部电源+3.3V， +1.1V
全面的电源管理功能

PCIe 3.1 LPSS (Low Power Sub States) L2(带辅助接口)电源)

电源和I/O

集成上电复位电路，可配置欠/过压保护
闭锁性能超过150mA / EIA/JESD78, II类
JEDEC 3A级ESD性能

uart

RS232 / RS485
Auto-direction控制
标准和先进的速度支持
基本或全面的信号支持

附加功能

多功能GPIOs
可编程引脚多路复用器
能够使用低成本的25MHz晶体或时钟，以减少BOM
SPI外设接口
SMBus目标接口
SMBus控制器接口
PVT传感器
JTAG丝锥

包装

符合rohs标准的132引脚DRQFN封装

环境

可用于商业和工业等级

应用程序

数学卸载
视觉智能/相机/机器视觉
带有NG BMC且无PCH的服务器

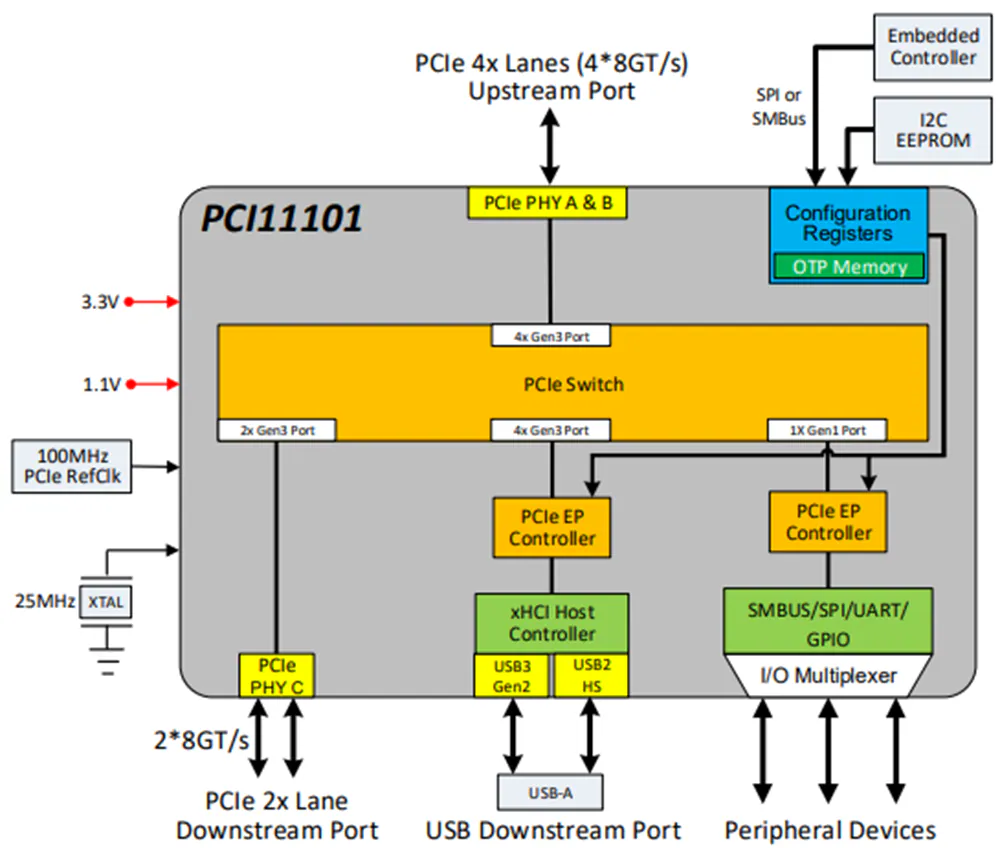

框图
