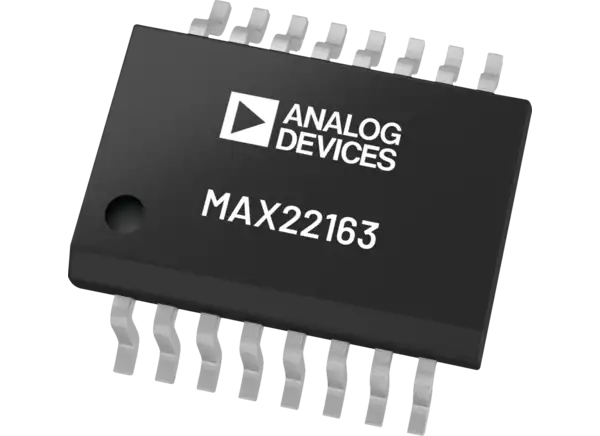

Analog Devices / Maxim集成MAX2216x低功耗六通道数字隔离器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-17

摘要： 使用adi公司专有工艺技术的快速，增强的数字电隔离器。

Analog Devices / Maxim集成MAX2216x低功耗六通道数字隔离器是使用Analog Devices专有工艺技术的快速，增强的数字电隔离器。MAX2216x器件具有增强隔离功能，耐压额定值为3kV(RMS)，持续60秒，最大数据速率为25Mbps或200Mbps，以及默认高或默认低输出。这些元件在不同功率域的电路之间传输数字信号，在1Mbps (1.8V电源)下，每个通道的功耗低至0.71mW。这种低功耗特性降低了系统耗散，提高了可靠性，并实现了紧凑的设计。该设备提供低传播延迟和时钟抖动，减少系统延迟。每侧独立的1.71V至5.5V电源也使器件适合用作电平转换器。这些汽车/通用设备的额定工作温度为-40°C至+125°C(环境)。

特性

AEC-Q100合格(/V指定)
数字信号强化电流隔离

16-QSOP，漏电和间隙4mm
可承受3kV(RMS)，持续60秒(VISO)
连续承受445V(RMS) (VIOWM)
可承受GNDA和GNDB之间±10kV浪涌，波形为1.2/50μs
高CMTI(典型50kV/μs)

低功耗

每通道0.71mW, 1Mbps, VDD = 1.8V
每通道1.34mW, 1Mbps, VDD = 3.3V
每通道3.21mW, 100Mbps, VDD = 1.8V

低传播延迟和低抖动

最大数据速率可达200Mbps
在VDD = 3.3V时低7ns典型传播延迟
1.1ps典型时钟抖动有效值

安全监管部门的批准

UL符合UL1577
根据CSA公告5A
VDE 0884-11增强绝缘(待定)

应用程序

汽车

混合动力汽车
充电器
电池管理系统(BMS)
逆变器

工业

隔离SPI, RS-232/422/485, CAN和数字I/ o
现场总线通信
电机控制
医疗系统

规范

电源电压

1.71V至5.5V范围
1.5V ~ 1.66V欠压闭锁阈值
45mV典型欠压闭锁阈值迟滞

典型电源电流

在500kHz方波下，A侧0.75mA至0.79mA, CL = 0pF
在50MHz方波下，A侧6.78mA至7.25mA, CL = 0pF
在500kHz方波下，B侧1.59mA至1.67mA, CL = 0pF
在50MHz方波时，B侧3.97mA至8.57mA, CL = 0pF
在500kHz方波下，A侧0.90mA至0.94mA, CL = 0pF
在50MHz方波下，A侧6.32mA至7.44mA, CL = 0pF
在500kHz方波时，B侧1.45mA至1.53mA, CL = 0pF
在50MHz方波时，B侧4.45mA至8.36mA, CL = 0pF
在500kHz方波时，A侧1.04mA至1.09mA, CL = 0pF
50MHz方波时，A侧5.84mA至7.63mA, CL = 0pF
在500kHz方波下，B侧1.32mA至1.38mA, CL = 0pF
在50MHz方波时，B侧4.87mA至8.04mA, CL = 0pF
1.18mA至1.23mA在500kHz方波，C(L) = 0pF
5.35mA至7.83mA, 50MHz方波，CL = 0pF
MAX22163
MAX22164
MAX22165
MAX22166

逻辑接口

0.7V ~ 0.8V最大低输入电压
80mV ~ 410mV典型输入迟滞
2pF输入电容
0.4V最大输出电压低

防静电保护

±4kV人体模型(HBM)，所有引脚
IEC 61000-4-2触点，GNDB到GNDA

绝缘

445V(RMS)最大工作隔离电压
A侧到B侧的1.5pF阻挡电容
4mm间隙/爬电距离
0.021mm内部间隙
40/125/21气候类别
污染程度2

安全限制值

在不损坏隔离屏障的情况下，任何引脚上的最大安全电流为300mA
最大总安全功耗1123mW
+150°C最高安全温度

25Mbps或200Mbps数据速率选项
-40℃~ +125℃工作温度范围
QSOP-16包

组件

MAX22163具有3x通道，在1x方向上传输数字信号，在相反方向上传输3x通道
MAX22164提供4x通道，在1x方向上传输数字信号，在相反方向上传输2x信号

MAX22165提供5x通道，向1x方向和反1x方向传输数字信号
MAX22166具有所有6x通道在1x方向传输数字信号
