Analog Devices公司ADL5308对数转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 为光纤系统中宽动态范围信号电平监测而优化的跨阻放大器。

Adi公司ADL5308对数转换器是一款专为光纤系统中宽动态范围信号电平监测而优化的透阻放大器。ADL5308提供精确的温度补偿输出电压，输出电压与引脚INP输入电流与参考电流之比的对数成正比。IREF接口(LOG-ratio检测)提供内部或外部参考电流。对数斜率和截距都精确地修剪到标称值200mV/ 10年和10pA分别。

ADI ADL5308对数转换器通过PDB引脚支持自适应光电二极管(PD)偏置。反向PD偏置在低二极管电流下保持小以最小化暗电流。在较高的输入电流下，偏置电压与电流呈线性关系，以避免局部放电饱和引起的非线性。高电流下的起始偏置电平和比例因子可通过I(2)C配置。

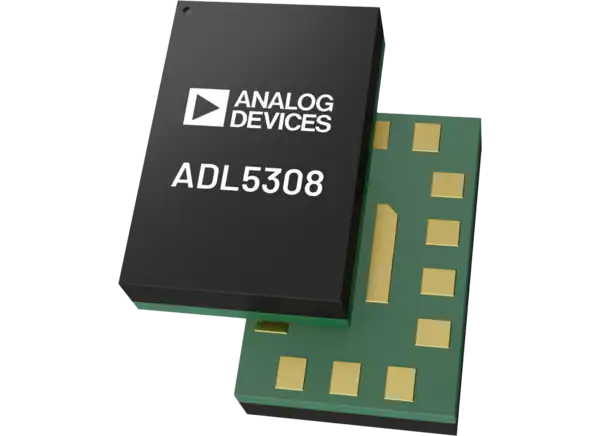

ADL5308适用于-40°C至+105°C的环境温度，采用2mm x 3mm的14端子LGA封装。

特性

快速瞬态响应(IPD从220µA到10nA)

上升/下降时间小于2.4µs
2dB电(1dB光)稳定时间小于3.5µs

频率响应平坦/无过冲
在I(INP) = 10nA时带宽为970kHz
精确修剪对数响应

200mV/dec的对数斜率
+25℃时±0.2dB的对数一致性误差(I(INP)从10nA到1mA)

用于直接光学增益测量的比率输入
具有可调迟滞和锁存器的比较器
(2) C可调

自适应光电二极管偏压
比较基准水平

所需的外部组件最少
20kHz时34dB PSRR, I(INP) = 10nA
2mm × 3mm, 14端子LGA封装

应用程序

光功率监测
掺铒光纤放大器(EDFA)
