德州仪器ADS131B26-Q1电池组监视器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 用于汽车电动汽车电池管理系统的高电压、完全集成的电池组监视器。

德州仪器ADS131B26-Q1电池组监测器是一款用于汽车电动汽车(EV)电池管理系统(BMS)的高压、完全集成的电池组监测器。ADS131B26-Q1集成了两个同步采样，高精度，24位模数转换器(ADC)通道(ADC1A, ADC1B)来冗余测量电池电流。这个过程是用一个外部分流电阻精确和高分辨率完成的。两个独立的数字比较器可以与两个adc并行进行快速过流检测。另一组两个同步采样的24位adc (ADC3A, ADC3B)集成使用外部高压电阻分压器同步测量电池组电压与电池电流，以精确计算电池的充电状态和健康状态。

此外，使用外部高压电阻分压器，两个多路16位ADC通道(ADC2A, ADC2B)可用于测量系统中的分流温度和其他电压，包括电池组电压。分路温度测量使用外部温度传感器，如模拟输出温度传感器或热敏电阻。每个ADC都有一个通道序列器，可以自动步进配置的多路复用器输入。这样做是为了减少SPI上的通信。

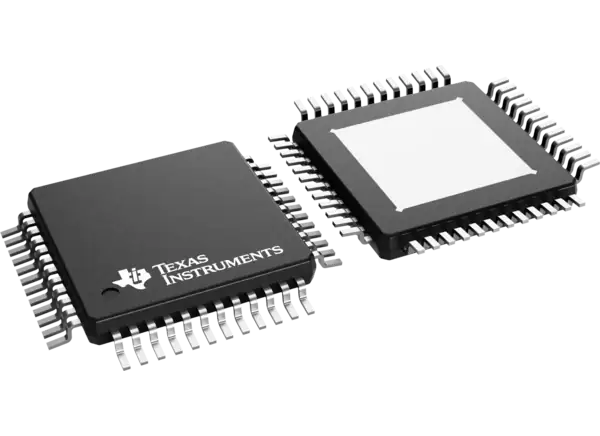

该设备集成了许多诊断和监测功能，可检测和减轻随机硬件故障，以帮助开发功能安全的BMS。内部线性稳压器，输入范围高达16V，支持用非调节DC/DC转换器为设备供电。德州仪器ADS131B26-Q1的汽车温度范围为-40°C至+105°C，采用48引脚HTQFP封装。

特性

AEC-Q100符合汽车应用要求

温度等级1(-40°C ~ +125°C, T(A))

功能性Safety-Compliant

为功能安全应用而开发
可提供的文件，以帮助ISO 26262功能安全系统设计达到ASIL D
系统能力达到ASIL D
硬件能力高达ASIL D

两个同时采样，24位adc (ADC1A, ADC1B)用于电流分流测量:

±1.5µV(最大)偏移误差
20ppm/°C(最大)增益漂移
±39mV至±312.5mV
支持广泛的分流电阻值和电流测量范围
可编程量程
实现高精度电流分流测量
可编程数据速率:500SPS至64kSPS
每个ADC具有可编程阈值的数字过流比较器，用于快速过流检测

两个同步采样，24位adc (ADC3A, ADC3B)用于电压测量:

500SPS至64kSPS可编程数据速率
±312.5mV至±1.25V可编程满量程

两个多路16位adc (ADC2A, ADC2B)，用于电压和温度测量:

每个ADC 8个模拟输入
±312.5mV至±1.25V可编程满量程
频道定序器

监控和诊断功能，以减轻和检测随机硬件故障
2.9V至16V电源电压范围
SPI-compatible接口
9个具有PWM能力的gpio

应用程序

汽车电池管理系统(BMS)
并励测量
电压测量使用外部电阻分压器

温度测量使用热敏电阻或模拟输出温度传感器

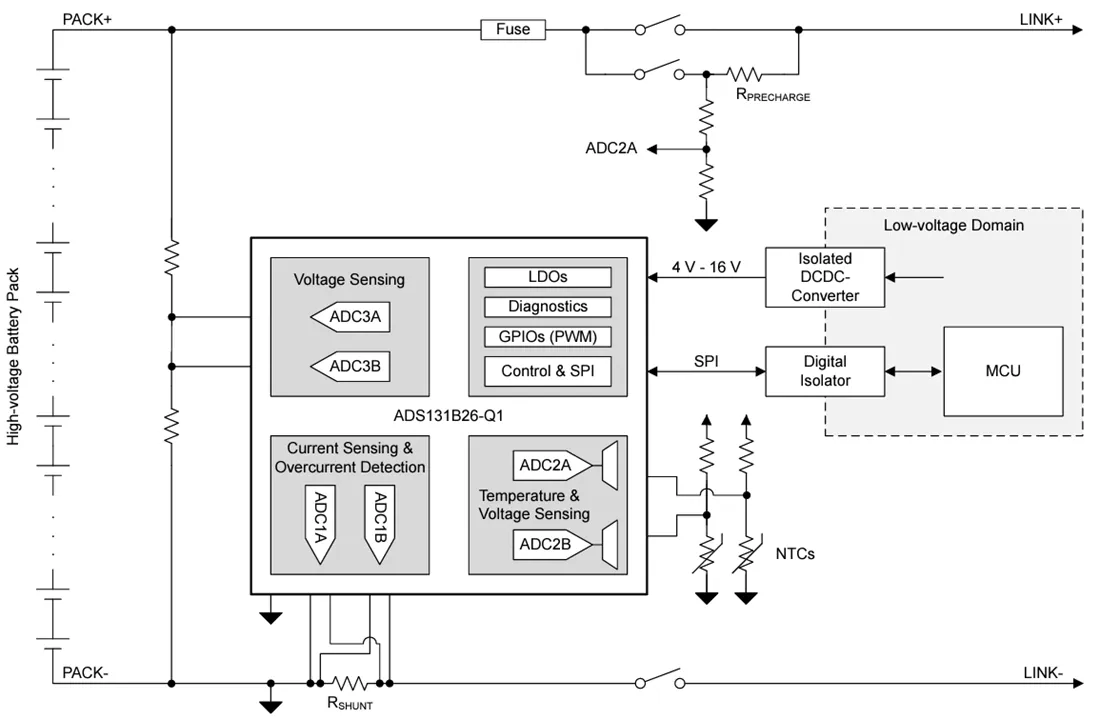

监控系统框图
