摘要： 使用电压或PWM输出的设备设计用于热电冷却(TEC)控制。
德州仪器AFEx39xx/AFEx39xx- q1智能模拟前端(AFEs)是专为热电冷却(TEC)控制使用电压或PWM输出。AFE639D2支持I(2)C控制器与外部数字温度传感器接口。AFE639D2和AFE539A4支持电压输出，AFE439A2支持PWM输出。AFEx39xx/AFEx39xx- q1支持比较器通道进行故障管理。这些器件还支持Hi-Z断电模式和在断电期间DAC通道上的Hi-Z输出。这些设备有一个集成的状态机预编程为比例积分(PI)控制器。AFEx39xx/AFEx39xx- q1是TEC控制，温度控制和动态净高控制应用的绝佳选择。德州仪器AFEx39xx/AFEx39xx- q1集成了高级功能、内部参考和NVM，使这款智能AFE适用于无处理器应用和设计重用。
积分比例积分(PI)控制
非易失性存储器(NVM)的独立操作
可编程的比例和积分增益
比较器输入用于输出箝位
可编程的最小，最大和共模式值输出
可编程环相反转

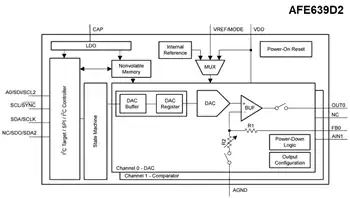

AFE639D2
I(2)C控制器为外部数字温度传感器接口
12位DAC输出:4LSB DNL, 1LSB DNL

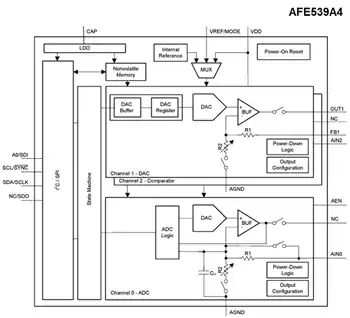

AFE539A4
10位ADC输入:2LSB INL, 1LSB DNL
10位DAC输出:1LSB INL和DNL

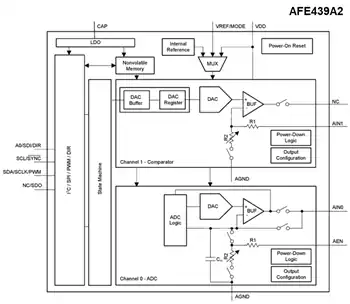

AFE439A2
8位ADC输入:1LSB INL和DNL
7位占空比PWM输出
可编程比较器的故障管理
当V(DD)关闭时，DAC通道上的高阻抗输出
自动检测I(2)C或SPI
1.62V V(IH)， V(DD) = 5.5V
VREF/MODE引脚在编程和独立模式之间选择
可NVM
参考内部、外部或电源
宽工作范围
1.8V ~ 5.5V电源
温度范围-40°C至+125°C
16针WQFN (3mm × 3mm)微型封装
激光
化学及气体分析仪
机械扫描激光雷达
机器人传感模块
移动机器人传感模块
导引头前端
