摘要： 一种简单、易用、高效、高功率密度、同步降压模块。
德州仪器TPSM863252/TPSM863257 3A同步降压模块是一款简单、易用、高效、高功率密度的同步降压模块。该设备的输入电压范围为3V至17V，支持高达3A的连续电流。TPSM863252/TPSM863257采用D-CAP3控制模式，提供快速瞬态响应，支持低esr输出电容，无需外部补偿。该设备可支持高达95%的占空比工作。
德州仪器公司的TPSM863252在eco模式下工作，在轻负荷下保持高效率。TPSM863257工作在FCCM模式下，在所有负载条件下保持相同的频率和较低的输出纹波。该设备通过OVP、OCP、UVLO、OTP、UVP(打嗝)实现了完整的保护。该设备采用QFN封装。结温设置范围为-40℃~ 125℃。
功能和配置为广泛的应用程序
输入电压范围3V至17V
TPSM863252的输出电压范围为0.6V至10V
TPSM863257输出电压范围为0.6V至5.5V
参考电压
±1%参考精度在25°C
±1.5%参考精度在-40°C至125°C
集成55毫欧和24毫欧 mosfet
100µA低静态电流
1.2MHz开关频率
最大95%的大占空比操作
精密EN阈值电压
1.6ms固定典型软启动时间
易于使用和小的解决方案尺寸
TPSM863252 eco模式，TPSM863257轻载FCCM模式
快速瞬态D-CAP3 控制模式
易于布局与集成自引导电容器和电感
支持前置偏置输出电压启动
开漏电源-良好指示
OV, OT和UVLO保护非锁存
防紫外线打嗝模式
逐周期OC和NOC保护
-40°C至125°C工作结温

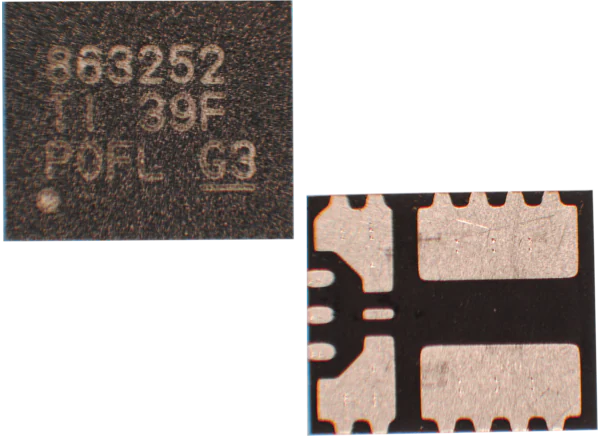

3.3mm × 4mm × 2mm QFN封装
商家网络和服务器PSU
其他AC/DC适配器/PSU
工厂自动化与控制
测试与测量
