摘要： 基于ESP32-PICO-V3 SiP模块，具有完整的Wi-Fi和蓝牙 功能。

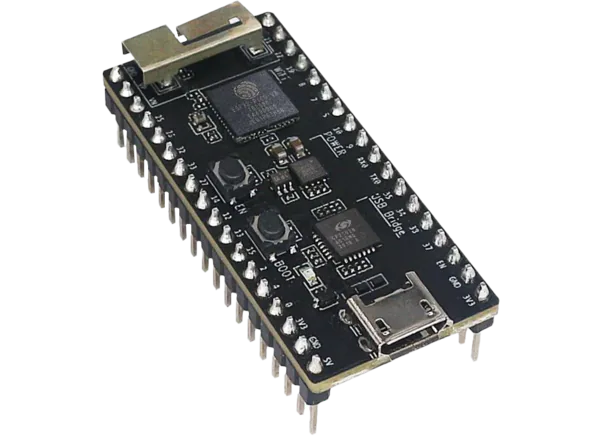

Espressif Systems ESP32-PICO-KIT-1开发板基于ESP32-PICO-V3系统级封装(SiP)模块，具有完整的Wi-Fi和蓝牙功能。为了探索ESP32性能，该板具有USB到uart桥接电路，允许开发人员将板连接到计算机的USB端口以进行闪烁和调试。

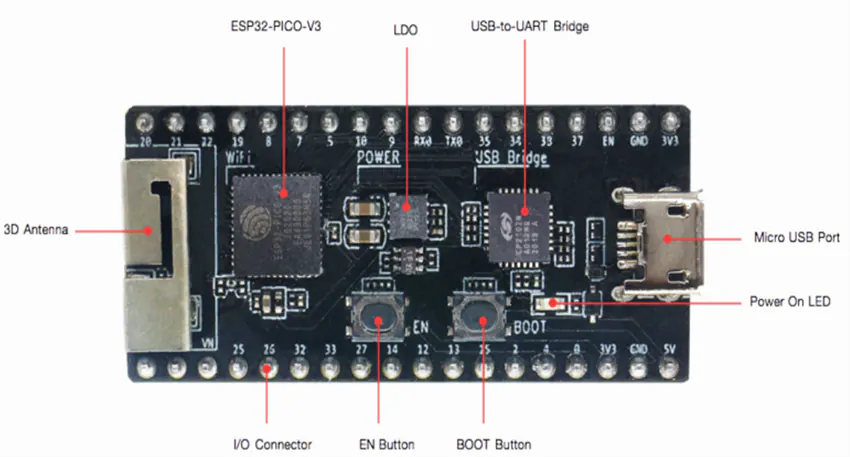

标准ESP32-PICO-V3模块，焊接在ESP32-PICO-KIT-1板上。完整的ESP32片上系统(ESP32 SoC)已经集成到SiP模块中，只需要一个带有匹配LC网络的外部天线、去耦电容器和一个上拉电阻，即可使EN信号正常工作。
3.3V至5V低压差稳压器(LDO)
CP2102N，单芯片usb到uart桥接，提供高达3Mbps的传输速率
USB接口，用于单板的供电，以及计算机与单板之间的通信接口
5V上电LED，红色LED，当电源提供给板时点亮
ESP32-PICO-V3上的所有引脚都分成引脚头。用户可以对ESP32进行编程，使能多种功能，如PWM、ADC、DAC、I(2)C、I(2)S、SPI等。
BOOT键，长按“BOOT”，再按“EN”，启动固件下载模式，通过串口下载固件
RESET按钮(EN按钮)
1 x ESP32-PICO-KIT-1
1根USB 2.0 A-to-Micro - B电缆
一台运行Windows、Linux或macOS的计算机
