Abracon ATL TLVR耦合电感的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 电感器设计有专门的高频磁成分。

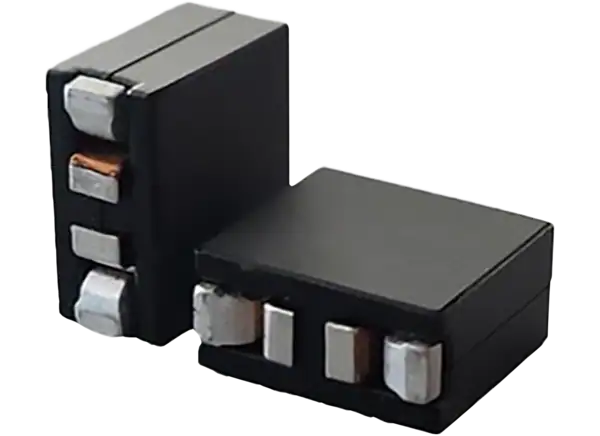

Abracon ATL反式电感电压调节器(TLVR)耦合电感器设计具有专门的高频磁成分。这种高频磁成分使Abracon系列能够将多相稳压器中的瞬态响应降低到可忽略不计的水平，远远超过传统稳压器模块(VRM)方法的能力。ATL TLVR耦合电感器设计用于服务器和数据中心，网络和电信系统，工业自动化和控制，负载点和多相DC-DC转换器，以及fpga, asic和微处理器的vrm。

特性

铁氧体磁芯
高饱和电流

高达98A (ATL-1Z090610S)
最高达125A (ATL-1Z120612S)
最高160A (ATL-1Z110611S)

极低的直流电阻(DCR)使直流损耗最小化

电感

高达170nH (ATL-1Z120612S)
高达200nH (ATL-1Z110611S)
高达220nH (ATL-1Z090610S)

低绕组电容
紧凑的尺寸，密集的设计

应用程序

服务器和数据中心
网络和电信系统
工业自动化与控制

用于fpga, asic和微处理器的VRMs
负载点(PoL)和多相DC-DC转换器

规范

最大工作电压80V
200V铁芯到绕组击穿电压
-40℃~ +125℃工作温度范围(含自温升)
