Analog Devices / Maxim集成MAX77859WEVKIT评估套件的介绍、特性、及应用

ANALOG DEVICES INC. MAX77859WEVKIT MAXIM

Analog Devices / Maxim集成MAX77859WEVKIT评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 完全组装和测试的PCB演示MAX77859，高性能降压稳压器。

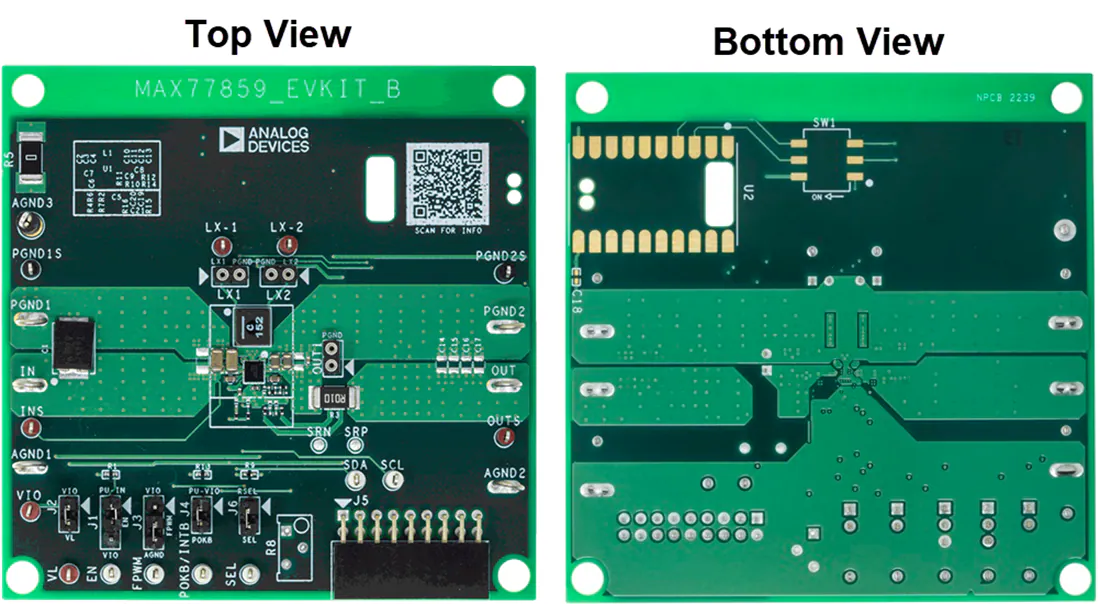

Analog Devices公司MAX77859WEVKIT评估套件是一个完全组装和测试的印刷电路板(PCB)，展示了MAX77859。MAX77859是一款高效、高性能的降压升压稳压器。它支持USB Type-C PPS要求，具有可编程输出电压(20mV/步)和可编程输出电流限制(50mA/步)。该IC具有2.5V至22V的输入和3.2V至16V(内部反馈)或3V至20V(外部反馈)之间的动态可调输出(通过I(2)C串行接口)。评估套件出厂配置为内部反馈，默认启动输出电压为5V。额外的启动电压可以通过外部反馈电阻实现。

I/O引脚可用于支持I(2)C串行接口，使能功能，强制pwm模式和中断/电源ok指示灯。I(2)C目标地址、反馈配置和开关电流限制可以通过改变RSEL电阻(R9)来调整。MAXUSB_INTERFACE允许使用基于Windows 的软件，具有友好的图形用户界面(GUI)和详细的基于寄存器的界面，以行使IC的所有功能。MAX77859WEVKIT兼容任何版本的MAX77859 WLP IC (MAX77859AEWO+T是默认安装的)。
