意法半导体AEK-POW-BMSHOLD电池座的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 基于AEK-POW-BMS63EN模拟前端节点的ST BMS解决方案的电池组评估。

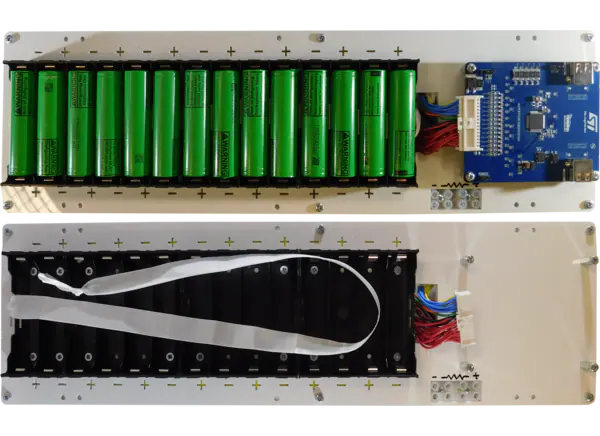

意法半导体AEK-POWBMS63EN电池座包含最多14个电池单元，全部串联，并为AEK-POWBMS63EN板提供专用插槽和连接器。AutoDevKit生态系统已经扩展到包括一个特定的圆柱形电池支架，以支持快速评估，并满足BMS解决方案严格的上市时间要求。此扩展的目的是快速创建一个电池组，以评估基于AEK-POW-BMS63EN模拟前端节点托管L9963E和AEK-COM-ISOSPI1 ISOSPI收发器托管L9963T的ST BMS解决方案。

为了在集中式或双环拓扑结构中构建完整的电池组，用户可以堆叠多达三/四个AEK-POW-BSMHOLD套件(限制是可堆叠重量)。套件包装内的单独袋子包含6个m3 × 12mm盘钢螺钉，4个m3 × 25mm，外加6个m3 × 30mm六角钢垫片。这些元件可用于安装另一个AEK-POW-BMSHOLD层。

意法半导体AEK-POW-BMSHOLD有一个长缎带系在有机玻璃的扣眼上，用于支持轻松拆卸电池。该套件支持INR 18650电池类型。AutoDevKit Studio中包含的SoC和SoH的估计是通过扩展的卡尔曼滤波器计算的，该滤波器的特征数据来自LG的INR 18650 MJ1电池。

特性

用于圆柱形INR 18650电池的14槽电池座(不包括)
所有电池串联连接
AEK-POW-BMS63EN BMS节点的合适外壳(不包括)
低侧电流传感通过一个外部电阻包含在封装中，100毫欧， 10W电阻

简单的电池拆卸支持缎带
5个NTC热敏电阻(含)
可堆叠套件，以建立一个紧凑的电池组(包括机械部件)
尺寸425mm × 120m × 52mm
包含在AutoDevKit生态系统中
