英飞凌技术模拟DC-DC IPOL稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-30

摘要： 完全集成和高效的DC-DC降压稳压器提供12A和20A版本。

英飞凌技术模拟DC-DC IPOL稳压器是完全集成的高效DC-DC降压稳压器。这些设备有12A和20A两种版本。这些设备使用快速的恒定准时(COT)控制方案，简化了设计工作，实现了快速的瞬态响应，同时保持了出色的线路和负载调节。使用外部偏置电源，它可以在宽输入电压范围(2.7V至16V)下工作。

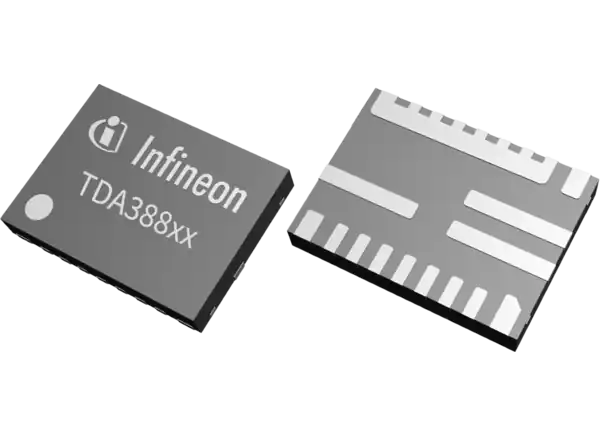

每个器件都是一个多功能调节器，提供从600kHz, 800kHz和1MHz的开关频率可选，可编程电流限制和软启动时间至少为1ms或1.5ms。每个器件还包括强制连续传导模式(FCCM)和二极管仿真模式(DEM)操作。这些英飞凌技术模拟DC-DC IPOL稳压器通过外部参考输入支持电压跟踪。它还具有重要的保护功能，如预偏置启动，热补偿限流，过压和欠压保护，以及热停机，在故障情况下提供所需的系统级安全性。这些器件采用标准QFN-21 (3mm x 4mm)封装，可以在很宽的温度范围内工作(-40°C小于T(j)小于125°C)。

特性

宽输入电压范围4V至16V内偏置和2.7V至16V外置V(CC) (3.3V)
精密基准电压

TDA38812和TDA38825: (0.6V +/-0.5%)
TDA38813和TDA38826:(0.9V +/-0.5%)

稳定的陶瓷输出电容器
无外部补偿
可选的强制连续传导模式和二极管仿真，以提高轻负载效率
可选择的开关频率从600kHz, 800kHz，和1MHz
可编程软启动时间，至少为1ms或1.5ms，并增强了预偏置启动
电压跟踪与外部参考输入

可编程过流保护限制与内部热补偿
使能输入电压监测能力
输出良好
非锁存OCP (TDA38812和TDA38825)或锁存OCP (TDA38813和TDA38826)， UVP，热关闭和锁存OVP (TDA38812和TDA38825)或OVP (TDA38813和TDA38826)
工作温度- 40℃≤T(j)≤125℃
小尺寸3mm × 4mm QFN-21封装
无铅，无卤，符合RoHS标准

应用程序

服务器应用程序
存储应用程序

电信和数据通信应用
分布式负载点(PoL)电源架构
