摘要: 该板具有完整的功能设计,可以对ADATE304进行简单的评估。

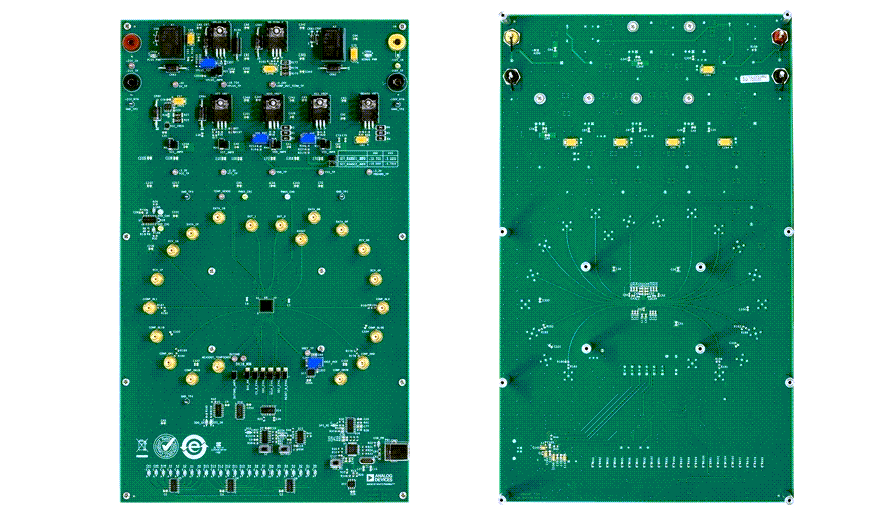

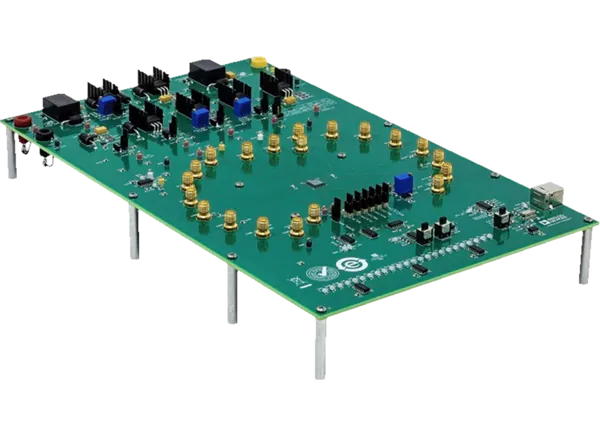

Analog Devices EVAL-ADATE304评估板具有完整的功能设计,可以对ADATE304进行简单的评估。ADATE304是一款双集成驱动器、比较器、主动负载(DCL)和四象限每引脚参数测量单元(PPMU)。EVAL-ADATE304BBCZ通过SMA端子为所有信号输入和输出提供断开连接。差分对提供50欧姆等长度的可控阻抗走线。
ADI EVAL-ADATE304BBCZ只需要两个电源,+21V和-10V。板载调节器产生设备所需的所有其他电压。板载USB UART芯片提供EVAL-ADATE304BBCZ SPI通信。SPI跳线连接器允许用户绕过UART并连接SPI信号进行评估。默认设置是通过USB端口进行控制。通过USB与ADATE304评估板软件通信,EVAL-ADATE304BBCZ上的发光二极管(LED)指示灯显示读取和写入数据。
全功能的评估板为ADATE304
电源电压为+21V和-10V,板载稳压
分断信号输入和输出通过SMA连接器
LED指示灯用于读写数据
差分对提供50欧姆控制阻抗走线等长度
PC软件通过USB进行控制
PC运行Windows
A型到B型USB连接线(至少USB 2.0)
台式电源和连接器电缆
数据定时发生器(DTG)或同等设备
示波器
