摘要: 射频采样收发平台支持多达8个发送、8个接收和2个反馈通道。

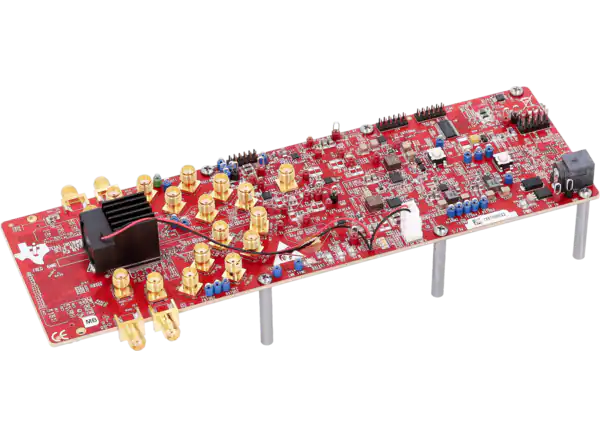

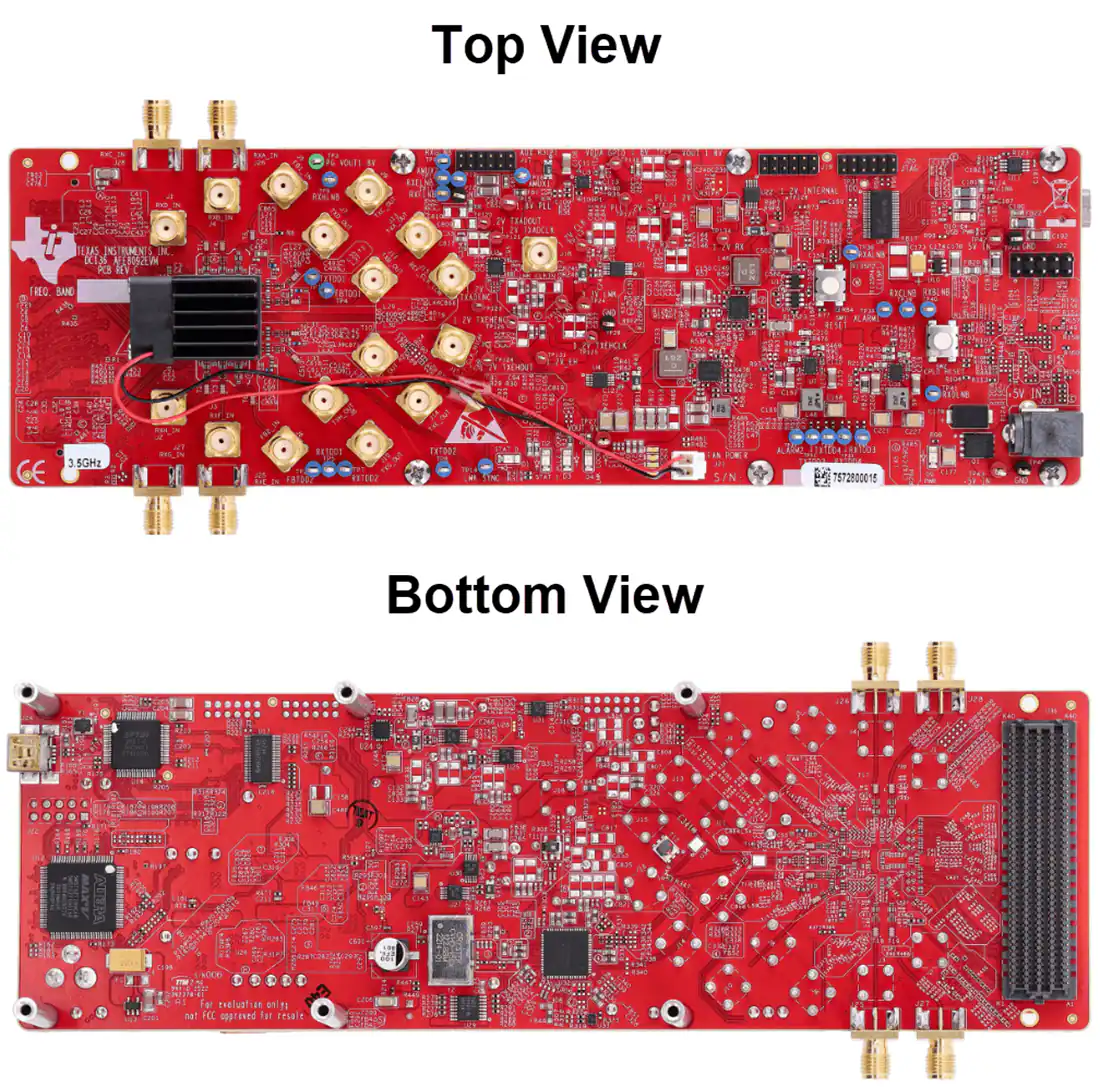

德州仪器AFE8030-3P5EVM射频收发器评估模块(EVM)是一个射频采样收发器平台,支持多达8个发射、8个接收和2个反馈(8T8R + 2FB)通道。AFE8030- 3p5evm对AFE8030进行评估,AFE8030属于八频通道、射频采样、模拟前端(AFEs)系列。这些都配有14位,12GSPS数模转换器(dac), 14位,4GSPS模数转换器(adc),以及片上集成锁相环/压控振荡器(PLL/VCO),用于在dac和adc中产生高频时钟。
AFE8030-3P5EVM可以在每个通道使用双数字上下转换器,同时合成和数字化多个高动态范围的宽带信号。芯片上集成的数字阶跃衰减器(DSA)用于接收信道,DSA功能用于发送信道。8个JESD204B/ c兼容串行/反串行(SerDes)收发器,运行速度高达32.5Gbps,可用于通过板载FPGA mezz卡(FMC)连接器向AFE8030提供输入和输出。
AFE8030-3P5EVM包括LMK04828时钟发生器,用于为AFE片上锁相环提供参考信号,并为JESD204B/C协议生成所需的SYSREF信号。还包括提供超低相位噪声外部时钟解决方案的选项。AFE8030EVM为AFE所需的电源轨提供了高效的电源管理解决方案。设计接口与TI模式/捕获卡解决方案(TSW14J58EVM,单独出售)和许多FPGA开发套件。
评估8T8R + 2FB射频采样AFE80xx系列收发器解决方案,如AFE8030
JESD204B/C数据接口,简化数字接口;符合高达32.5Gbps的通道速率
支持JESD204B/C同步和兼容
包括高效的电源管理解决方案
LMK04828支持板载时钟解决方案,用于生成SYSREF
片上插值/抽取滤波器以降低的采样率和提高的信噪比(SNR)输入/输出采样数据。
