摘要： 一个安全的双通道数字I/O扩展板兼容STM32 Nucleo。

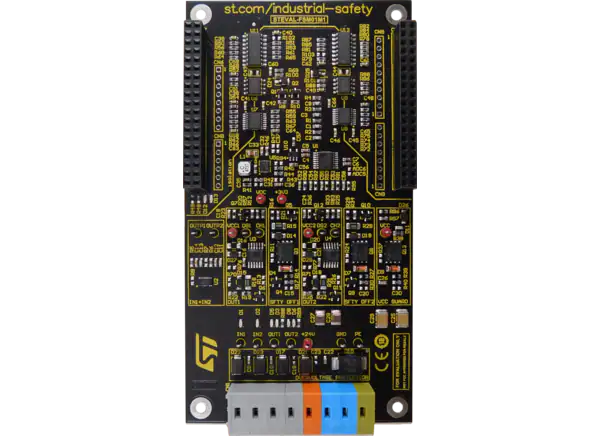

意法半导体STEVAL-FSM01M1数字I/O扩展板是一款与STM32 Nucleo兼容的安全双通道数字I/O扩展板。该板具有系统架构，提供意法半导体在设计数字I/O应用方面的长期经验，以达到最高级的稳稳性，并满足最具挑战性的工业环境(如工厂自动化和功能安全)中对运行可靠性的要求。
大多数标准的Nucleo扩展屏蔽通常使用ARDUINO Uno V3连接器插入STM32 Nucleo板的顶部。意法半导体STEVAL-FSM01M1数字I/O扩展板为其顶部连接的Nucleo提供基础，采用其板载ST morpho扩展头。处理STEVAL-FSM01M1操作的微控制器引脚和外设在物理上与最终连接到系统的其他X-NUCLEO板操作的引脚和外设分开。
额外的扩展屏蔽可以很容易地添加到堆栈中，以扩展系统功能，而不会呈现任何使用的微控制器资源重叠。STM32固件包STSW-FSM01与Nucleo - f401re兼容，可以很容易地适应在任何其他STM32 Nucleo平台上运行。
系统设计优化，具有高稳健性和安全性
充分灵活地测试和深入评估板载集成电路
工作范围8V至30V(可选60V)
数字输出电流额定2A (OUT1)和0.5A (OUT2)
双通道数字输入兼容IEC 61131-2 1型和3型
输出部分基于IPS160HF和IPS161HF
单通道智能电源开关(IPS)，实现安全自动化
低功耗(R(DS(on))=60毫欧)
感应负载的快速退磁
工作电压范围高达60V
输出电流能力2A (IPS160HF)和0.5A (IPS161HF)
快速上电性能，安全自动化
集成过流/过温保护和诊断
输入部分基于CLT03-2Q3
自供电双通道数字输入限流器
工作电压范围高达60V
本机测试脉冲功能，允许IC的自我完整性验证
附加关键板载ic
STISO621 100Mbps双通道信号数字隔离器
L7983, LDK220 60V降压稳压器，低噪声LDO
ADC120 12位/1Msps模数转换器，带SPI
STL42P6LLF6 60V带状晶体管F6功率MOSFET
SMC30J36CA、SM6T33CA、SM2T3V3A电视保护
嵌入式冗余，包括级联高侧交换机拓扑
IC特性的运行时控制(截止限制和测试脉冲产生)
板载ADC允许实时状态监控和系统完整性验证

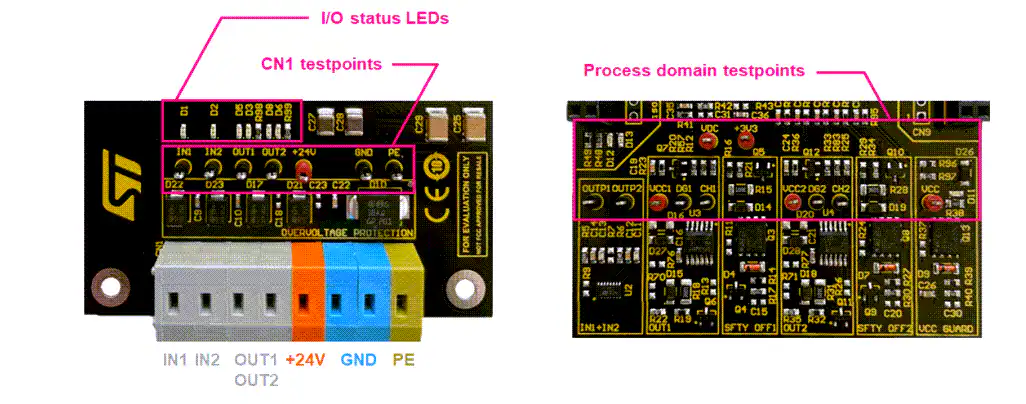

每个I/O通道的状态和诊断led
2个额外的led用户自定义指示
板载1kV(RMS)电流隔离
主动电源电压反极性保护
兼容STM32 Nucleo开发板
固件包兼容NUCLEO-F401RE
符合CE和rohs标准
