摘要： 该器件集成了6个mosfet，最多可用于108个LED点或36个RGB LED。

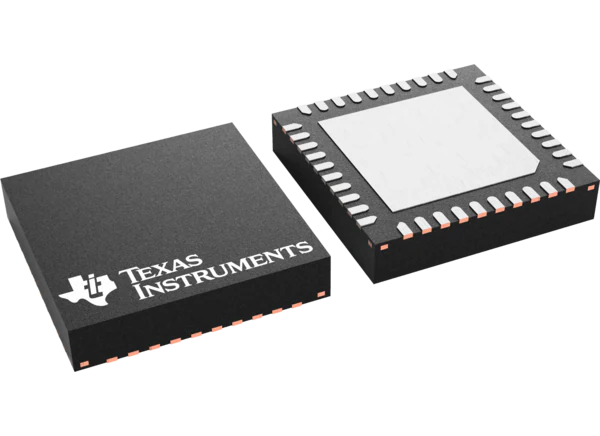

德州仪器LP5866T高电流LED驱动器集成了18个恒流汇和N (N = 6/8/11)开关mosfet，支持N × 18 LED点或N × 6 RGB LED。LP5866T集成了6个mosfet，最多可用于108个LED点或36个RGB LED。
LP5866T支持模拟调光和PWM调光方法。对于模拟调光，每个LED点可以调整256步。对于PWM调光，集成的8位或16位可配置PWM发生器可实现平滑和无噪音调光控制。每个LED点也可以任意映射成8位组PWM，共同实现调光控制。
LP5866T器件实现了全可寻址SRAM，以最大限度地减少数据流量。鬼影消除电路集成，以消除上行和下行鬼影。德州仪器LP5866T还支持LED开路和短路检测功能。LP5866T提供1MHz(最大)I(2)C和12MHz(最大)SPI。

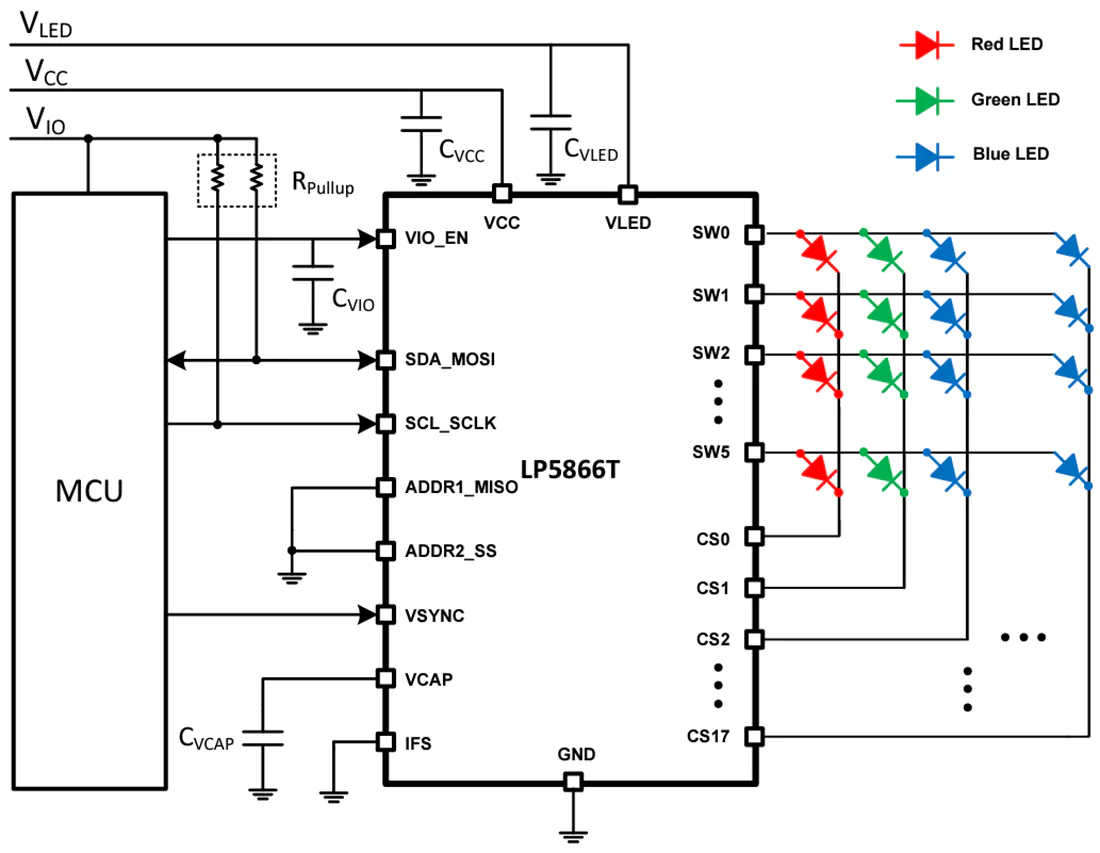

LED矩阵拓扑
6个恒流汇，7个扫描开关，42个LED点
可配置1 ~ 7个扫描开关
工作电压范围
V(CC)/V(LED)范围:2.7V ~ 5.5V
逻辑引脚兼容1.8V, 3.3V和5V
18个高精度恒流汇
当V(CC)≥3.3V时，每电流汇100mA
±5%设备间误差
±5%信道间误差
平衡暂态功率相移
超低功耗
关机模式:EN = Low时，I(CC)≤1µA
待机模式:EN = High, CHIP_EN = 0(数据保留)时，I(CC)≤10µA
有效模式:当通道电流= 12.5mA时，I(CC) = 5mA(典型)
完全可寻址SRAM，以尽量减少数据流量
单个LED点开/短检测
灵活的调光选项
所有LED点的全局8位PWM调光
三组可编程的8位PWM调光LED点任意映射
每个LED点单独的8位或16位PWM调光
所有LED点的全局7步最大电流(MC)设置
三组7位色电流(CC)设置为红色，绿色和蓝色
每个LED点的单独8位点电流(DC)设置
每个LED点单独的开/关控制
模拟调光(电流增益控制)
PWM调光，频率无噪声
去重影和低亮度补偿
界面选项
1 mhz (max)。当IFS = Low时，I(2)C接口
12 mhz (max)。IFS =高时的SPI接口
LED动画和指示
主要和智能家电
全局RGB键盘背光
户外键盘背光
用于视频监控和网络摄像机的红外模块
光模块中的激光二极管
