瑞萨电子RC32508A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-06

摘要： 设计评估RC32508A抖动衰减器和时钟发生器。

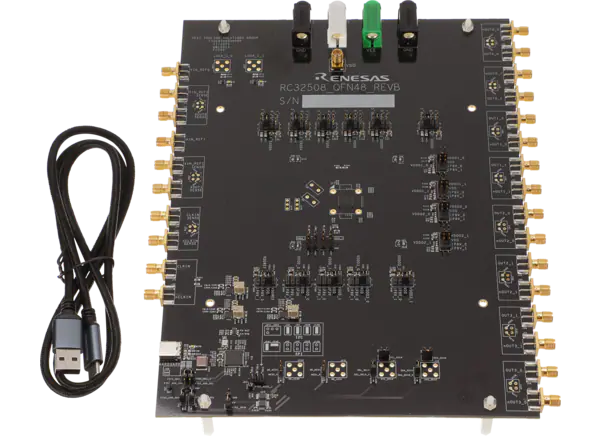

瑞萨电子RC32508A评估板设计用于评估RC32508A抖动衰减器和时钟发生器。该板具有低功耗，低抖动，0.1Hz至12kHz抖动衰减，可编程环路带宽，1.8V核心和输出操作。RC32508A评估板支持1MHz I(2)C, 400kHz SMBus或50MHz SPI串口，LVCMOS, AC-LVPECL, AC-LVDS, HCSL和AC-CML输出模式，支持可编程输出摆幅。该评估板符合ITU-T G.8262和G.8262.1同步以太网设备时钟(EEC/eEEC)选项1和2，且不降低输出抖动。

特性

配置为时钟发生器或抖动衰减器/同步器
小于0.8W的典型低功耗
低抖动小于50fs-RMS
符合同步以太网设备时钟(EEC/eEEC)的ITU-T G.8262和G.8262.1选项1和2，而不会降低输出抖动
0.1Hz至12kHz抖动衰减与可编程环路带宽
最多2个独立频域和8个整数输出分频器
每个频域都可以用DPLL或自由运行

DPLL可以配置为DCO
LVCMOS, AC-LVPECL, AC-LVDS, HCSL和AC-CML输出模式支持可编程输出摆幅
最多2个单端或1个差分时钟输入，1个晶体/XO/TCXO/OCXO输入
支持1MHz I(2)C和400kHz SMBus或50MHz SPI串口
内部非易失性存储器(多达8种不同的配置)在上电时提供默认的设备设置
1.8V铁芯和输出操作
-40°至85°C的工业工作温度范围
