意法半导体X-NUCLEO-IKS4A1 STM32核子扩展板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-09

摘要： 板套件由STEVAL-MKE001A板和STEVAL-MKE001A可拆卸附加板组成。

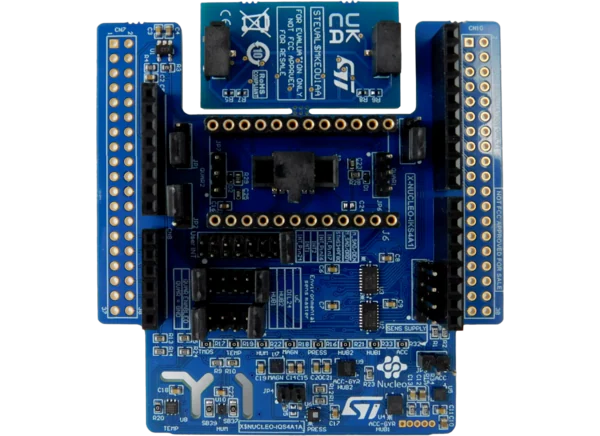

意法半导体X-NUCLEO-IKS4A1 STM32核子扩展板是一款运动MEMS和环境传感器评估板套件，由承载运动MEMS和环境传感器的主板X-NUCLEO-IQS4A1和承载Qvar滑动电极的可拆卸附加板STEVAL-MKE001A组成。该扩展板允许应用程序开发具有传感器集线器(LSM6DSO16IS和LSM6DSV16X)，相机模块集成和Qvar触摸/滑动手势(通过配备的电极)等功能。集成的存在和运动检测与红外传感器也是可能的。

特性

LSM6DSO16IS MEMS 3D加速度计(±2/±4/±8/±16g) + 3D陀螺仪(±125/±250/±500/±1000/±2000dps)与ISPU(智能处理单元)
LIS2MDL MEMS 3D磁强计(±50高斯)
LIS2DUXS12超低功耗MEMS 3D加速度计(±2/±4/±8/±16g)，具有Qvar, AI和抗混叠功能
LPS22DF低功耗高精度MEMS压力传感器，260hPa至1260hPa绝对数字输出气压计
SHT40AD1B数字式温湿度传感器
STTS22H低压，超低功耗，0.5°C精度温度传感器(-40°C至+125°C)
LSM6DSV16X MEMS 3D加速度计(±2/±4/±8/±16g) + 3D陀螺仪(±125/±250/±500/±1000/±2000/±4000dps)，内置传感器融合，AI和Qvar
DIL 24针插座可用于额外的MEMS适配器和其他传感器
免费全面的开发固件库和示例，所有传感器兼容STM32Cube固件

配备Qvar触摸/滑动电极
I(2)C传感器集线器功能在LSM6DSO和LSM6DSV16X上可用
MIPI I3C 兼容与LIS2DUXS12, LSM6DSV16X和LPS22DF通信
兼容STM32 Nucleo板
配备Arduino UNO R3连接器
配有工业连接器用于红外传感器(STHS34PF80)的应用开发，可同时通过DIL 24适配器与外部MEMS连接
可通过辅助SPI (3/4w)与LIS2DUXS12耦合使用外部相机模块应用
符合RoHS, WEEE和UKCA标准

应用程序

环境遥感
运动传感
距离/测距传感
