Allegro MicroSystems AHV85111自供电隔离GaN场效应晶体管驱动器的介绍、特性、及应用

来源:HQBUY 发布时间:2023-11-13

摘要: 设计用于驱动多种应用和拓扑中的氮化镓场效应管。

Allegro MicroSystems AHV85111自供电隔离GaN FET驱动器设计用于驱动多种应用和拓扑中的GaN FET。AHV85111集成了一个隔离的双正/负输出偏置电源,消除了任何外部栅极驱动辅助偏置电源或高侧自举的要求。双极输出轨具有可调和可调节的正轨,提高了dv/dt抗扰度,极大地简化了系统设计,并通过降低总共模(CM)电容降低了EMI。

Allegro AHV85111驱动程序可以为具有开关电源拓扑结构的任何位置的浮动交换机供电。该器件具有快速传播延迟和高峰值源/汇能力,可在高频设计中有效驱动GaN场效应管。该器件是理想的应用要求隔离,电平移位,或地分离,通过实现高CMTI结合隔离输出的偏置功率和驱动的抗噪声。

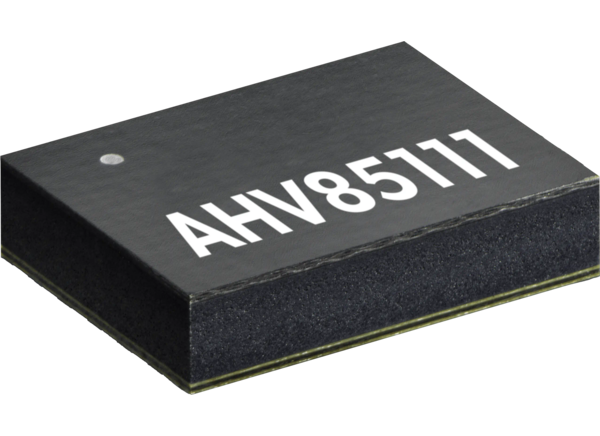

AHV85111被封装在一个紧凑、低轮廓的表面贴装NH封装中。该器件提供多种保护功能,包括初级和次级偏置轨的集成欠压锁定以及IN和OUTPD引脚的内部下拉。快速响应可实现输入、过温关断以及在允许(避免异步小脉冲)后与第一个IN上升沿同步输出脉冲。


特性

  • 变压器隔离栅

  • 功率通流集成隔离偏置

    • 不需要高侧引导

    • 不需要外部二次偏置

  • AEC-Q100二级资质

  • 双极驱动输出可调调节正轨

  • 内置主侧3.3V REF偏置输出

  • 50ns传播延迟

  • 电源电压小于10.8V (DRV小于13.2V)

  • 使引脚具有快速响应

  • 主电压(DRV)和次电压(SEC)欠压闭锁

  • 连续接通能力,不需要再循环输入或充电的引导电容器

  • CMTI抗扰度大于100V/ns dv/dt

  • 爬电距离8.4mm

  • 安全监管部门的批准

    • 5kV(RMS) V(ISO)符合UL 1577

    • 8kV pk V(IOTM)最大暂态隔离电压

    • 1kV pk最大工作隔离电压


应用程序

  • AC-DC和DC-DC转换器,包括图腾柱PFC, LLC半桥/全桥,SR驱动,多级转换器和相移全桥

  • 汽车,包括电动汽车充电器和OBC

  • 工业,包括数据中心、运输、机器人、音频和电机

  • 清洁能源,包括微型,串,和太阳能逆变器

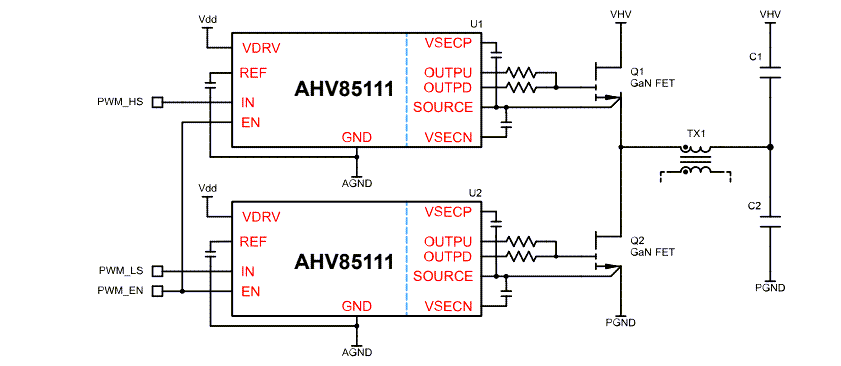

典型的应用程序

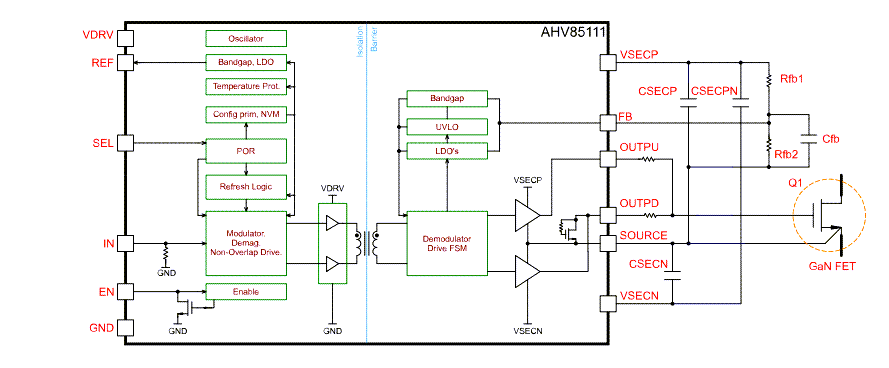

功能框图
