MPS (Monolithic Power Systems) MPM3807同步降压电源模块的介绍、特性、及应用

MONOLITHIC POWER SYSTEMS (MPS) MPM3807 电源模块

MPS (Monolithic Power Systems) MPM3807同步降压电源模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-13

摘要： 21μA睡眠模式和AAM模式，以提高轻负载条件下的效率。

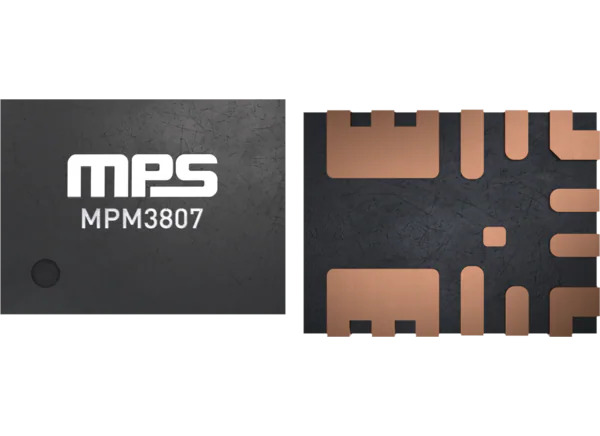

单片电源系统(MPS) MPM3807同步降压电源模块是完全集成的电源模块，内置MOSFET开关和电感。这些模块可实现高达2A的连续输出电流，具有出色的负载和线路调节。MPM3807电源模块具有快速瞬态响应和易于环路稳定的恒定On Time (COT)控制方案。这些模块提供过压保护(OVP)和短路保护(SCP)，具有打嗝模式，100%占空比和外部软启动(SS)控制。MPM3807模块的开关频率为2.4MHz，工作电压范围为2.5V至5.5V，工作温度范围为-40°C至150°C。这些模块是AEC-Q100 1级合格，采用QFN-15 (3mm x 4mm x 1.6mm)封装。典型应用包括汽车V2X、摄像头模块、ADAS传感器和汽车信息娱乐。

特性

使能(EN)电源排序
Power Good (PG)
100%占空比
外部软启动(SS)控制

输出流量
过压保护(OVP)和短路保护(SCP)与打嗝模式
可湿侧翼包装

规范

专为汽车应用设计:

宽2.5V至5.5V工作输入电压范围
输出电流达2A
1%反馈(FB)精度
-40℃~ 150℃工作结温范围
可选AEC-Q100 1级

延长电池寿命:

21μA休眠模式
AAM模式，在轻负荷条件下提高效率

针对EMC和EMI降低进行了优化:

2.4MHz开关频率
MeshConnect 倒装芯片封装

改善散热性能的高性能:

70毫欧和40毫欧集成内部功率mosfet

优化板尺寸和BOM:

集成内部功率mosfet
综合补偿网络
QFN-15 (3mm x 4mm x 1.6mm)封装
0.8V、1V、1.1V、1.2V、1.25V、1.5V、1.8V、2.5V、2.8V、3.3V固定输出选项

应用程序

相机模块
ADAS传感器

汽车信息娱乐
汽车V2X
