摘要： 这些设备支持USB LS (low-speed)、FS (full-speed)和HS (high-speed)信号。

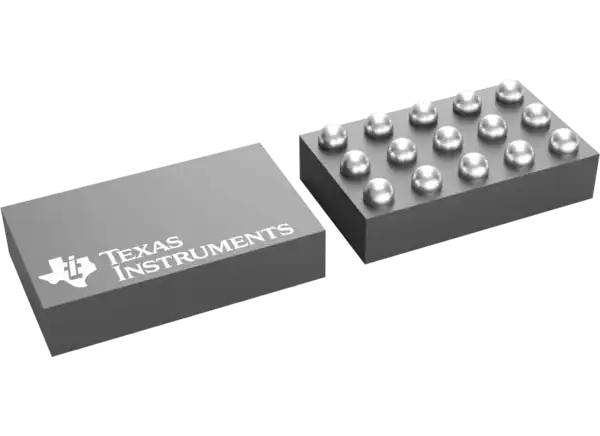

德州仪器TUSB2E11 USB 2.0 eUSB2中继器支持设备和主机模式。设备支持LS (low-speed)、FS (full-speed)和HS (high-speed)三种USB信号。该设备拥有多项专利设计，可提供强大的互操作性、最佳性能和功耗。
对于没有I(2)C接口的系统，该设备提供8个独立设置，带有三个带脚，用于USB 2.0通道等效串联电阻(ESR)，最高可达20欧姆。器件变体可用于高达10英寸的不同eUSB2走线长度补偿水平。
德州仪器TUSB2E11的I(2)C接口允许额外的灵活性微调设备RX均衡和TX幅度，转换率，以及通过电气一致性测试和补偿通道损耗的预强调。
通过3个GPIO引脚可以提供各种调试选项，可以配置为监视各种USB总线状态或中断，以及可以提供SoC调试功能的CTA-936 UART模式。GPIO0和GPIO1可以作为通用I(2)C到GPIO的桥接。
USB 2.0和eUSB2 (rev 1.2)兼容
低速、全速、高速信号
同类最佳的20ps高速总抖动
寄存器访问协议接收器能力
支持主机和设备模式(双角色设备)
自动检测I(2)C或皮带引脚选项
三个带脚USB 2.0高速通道补偿设置
I(2)C设备接口，提供更多配置
设备变体
eUSB2 1.0V或1.2V信令接口
不同产品外形因素的eUSB2痕量损耗补偿水平
1.2V或1.8V I(2)C接口
可选电池充电和检测支持
bc1.2 CDP或DCP分割模式广告
数据感知USB Type-C 兼容BC 1.2 SDP, CDP和DCP分频模式检测
双角色自动切换充电器广告或检测
支持CTA-936 USB Carkit UART
支持自动恢复ECR以及L2中断恢复模式
可选gpio: interrupt GPIO2、debug、I(2)C↔GPIO0/1
用于制造测试的C可访问调试能力
笔记本和台式机
手机
平板电脑
穿戴
便携式电子设备
