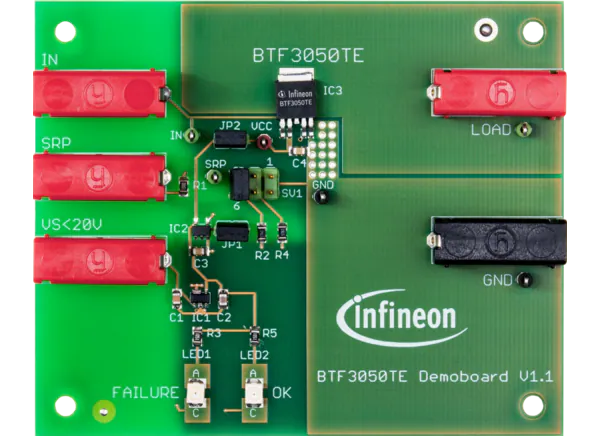

摘要： 一个小型85mm x 70mm PCB演示板与BTF3050TE预安装。
英飞凌技术BTF3050TE演示板是一个85mm x 70mm的小型PCB，预安装了BTF3050TE。演示板既可以用微控制器的通用逻辑I/O端口控制，也可以用PWM控制。集成电压调节器为器件的电源引脚提供稳定的5V电压。标准可编程(SRP)电阻选择器允许用户控制设备的转换速率，绿色LED指示设备的状态。英飞凌技术BTF3050TE演示板兼容Arduino UNO屏蔽和英飞凌XMC1100。
在V(OUT)和GND之间提供连续电流负载(30V/15A)
绿色LED表示逻辑电源电压接通并亮起
输出电压、输入逻辑、状态和逻辑电压可以通过测试点进行外部测量
汽车合格
通过Arduino接口可以监控输入逻辑和状态
3V至18V输出范围
6V至20V供电范围
85mm × 70mm PCB尺寸
电阻性负载
电感负载
容性负载
