摘要： 产生100MHz低功耗差分HCSL输出与片上终端。
PI6CG334Q PCIe第六代时钟发生器是一种四输出极低功耗器件，使用25MHz晶体或CMOS基准作为输入，产生100MHz低功耗差分HCSL输出，带有片上终端。额外的缓冲参考输出作为其他电路的低噪声参考提供。采用Diodes专有的PLL设计，PI6CG334Q实现了非常低的抖动，满足PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5/Gen 6要求。时钟发生器还具有各种选项(通过SMBUS的不同转换速率和幅度)，因此用户可以轻松配置设备，以获得单个板的最佳性能。还支持可选择的扩频选项，以减少各种汽车应用的EMI。
3V电源电压
25MHz晶体/CMOS输入
4倍差分低功耗HCSL输出与片上终端
单独输出启用
参考CMOS输出
可编程的转换率和输出幅度为每个输出
差分输出阻塞，直到锁相环被锁定
可选择0%，-0.25%，或-0.5%差值输出
捆扎引脚或SMBus进行配置
小于50ps差分输出到输出倾斜
非常低的抖动输出
PCIe 6.0 RMS (common clock)抖动小于0.04ps
小于50ps的差分周期到周期抖动
PCIe兼容Gen 1/Gen 2/Gen 3/Gen 4/Gen 5/Gen 6
-40℃~ +105℃工作温度范围
AECQ-Grade 2-qualified

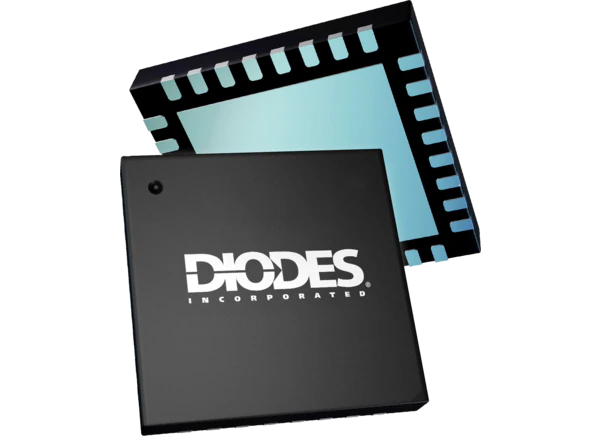

32触点，5mm × 5mm WQFN (ZHW)封装
完全无铅，完全符合RoHS标准
无卤素，无锑，绿色设备
3.135V至3.465V供电范围
最大模拟电源电流25mA，典型22mA
20mA最大供电电流，典型17mA
最大IO电源电流31mA，典型值27mA
目前局域网唤醒
1mA最大模拟电源，0.5mA典型
最大功率6mA，典型3mA
输出最大功率2mA，典型1mA
断电电流
1mA最大模拟电源，0.5mA典型
最大输出输出2mA，典型输出1mA
最大功率2mA，典型1mA
输入
120K欧姆典型的内部上拉/下拉阻力
7nH最大引脚电感
水晶
基本操作方式
25MHz标准频率
50欧姆最大等效串联电阻
8pF典型负载电容
最大并联电容7pF
200µW最大驱动电平
2000V最大ESD保护(HBM)
+125°C最高结温
