摘要： 设计用于高精度测量。

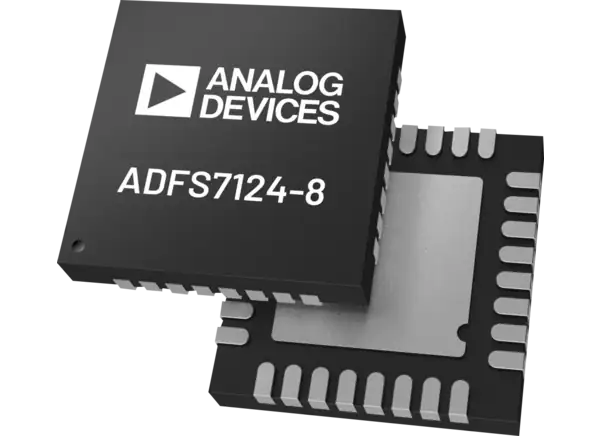

Analog Devices公司ADFS7124低功耗低噪声模拟前端设计用于高精度测量。adi公司的ADFS7124具有24位西格马-得尔塔低噪声模数转换器(ADC)，可配置4个差分输入或7个单端/伪差分输入。该器件的片上低增益级可以将小幅度信号与ADC直接连接。该设备提供三种集成电源模式，允许定制电流消耗，输出数据速率和RMS噪声。此外，它还提供了各种过滤器选项，以实现最大的灵活性。
功能安全性通过TÜV Rheinland的SC3认证，文件编号968/FSP 2188.01/23
三种电源模式
均方根噪声
24nV(RMS)， 1.17 SPS，增益= 128(255µA典型)低功耗
20nV(RMS)， 2.34 SPS，增益= 128(典型355µA)中功率
23nV(RMS)， 9.4 SPS，增益= 128(典型930µA)满功率
所有功率模式下最多22位无噪声(增益= 1)
输出数据率
9.38SPS至19,200SPS全功率
2.34SPS到4800SPS中功率
1.17SPS至2400SPS低功耗
增益大于1的轨对轨模拟输入
25SPS同时50Hz/60Hz抑制(单周期沉降)
诊断功能(有助于安全完整性级别(SIL)认证)
交叉点多路模拟输入
4个微分/7个伪微分输入
可编程增益(1 ~ 128)
带隙基准，最大漂移15ppm/°C(70µA)
匹配可编程励磁电流
内部时钟振荡器
片上偏置电压发生器
低压电源开关
通用的输出
多个过滤器选项
内部温度传感器
自我和系统校准
传感器烧毁检测
自动通道定序器
每个通道配置
2.7V ~ 3.6V及±1.8V电源
独立接口电源
最大掉电电流为5µA
温度范围:-40℃~ +125℃
32-lead LFCSP
3线或4线串行接口
SPI, QSPI, MICROWIRE和DSP兼容
Schmitt触发SCLK
4 kv ESD
温度测量
压力测量
工业过程控制
仪表
聪明的发射器
