英飞凌技术公司EVAL_XDP710_V2评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-27

摘要： 对XDP710热插拔控制器进行评估。

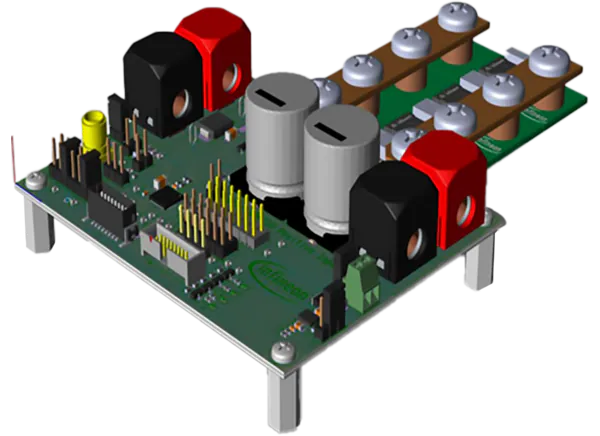

英飞凌技术公司EVAL_XDP710_V2评估板用于对XDP710热插拔控制器进行评估。结合EVAL_XDP710_FET模块，该评估板允许在各种封装中测试n沟道mosfet的可控导通。EVAL_XDP710_V2评估板具有简单的输入和输出连接，单脚诊断，板载电容负载，故障，警告和电源良好的led。该评估板还具有易于器件地址选择，模式配置和MOSFET并联的特点。EVAL_XDP710_V2评估板工作电压范围为12V(DC) ~ 80V(DC)，尺寸为10mm × 135mm × 96mm。典型的应用包括AI、ML、GPU加速卡、配电系统、服务器、SMPS和电信。

特性

方便的输入和输出连接
提供PMBus 接口
每个引脚诊断

宽输入电压范围
车载容性负载
故障，警告和电源良好的led

规范

12V(DC) ~ 80V(DC)输入输出工作电压范围
最大输出电流100A

最大输出功率6600W
10mm x 135mm x 96mm尺寸

应用程序

AI、ML和GPU加速卡
配电系统
服务器

smp
电信

组件

热插拔控制器XDP 29引脚(6mm x 6mm) VQFN封装(XDP710-002)
100V OptiMOS 5功率MOSFET in TOLL (IPT015N10N5)

SOT-23中的60V n沟道增强模式FET (2N7002)
SC-59中-60V p通道增强模式场效应管(BSR315P)

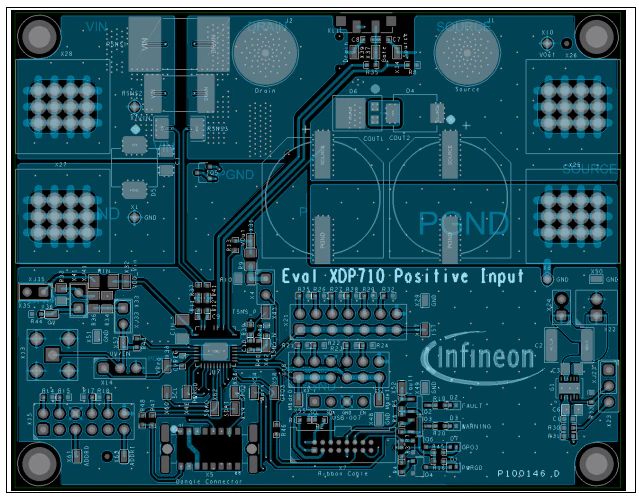

评估板布局

XDP710评估平台的软硬件要求

·XDP710评估板V2.0
·XDP710 USB加密狗USB007或更高
·XDP设计图形用户界面(GUI)
