摘要： 提供两个通道和一个时钟MIPI D-PHY ReDriver与再生的D-PHY信号。

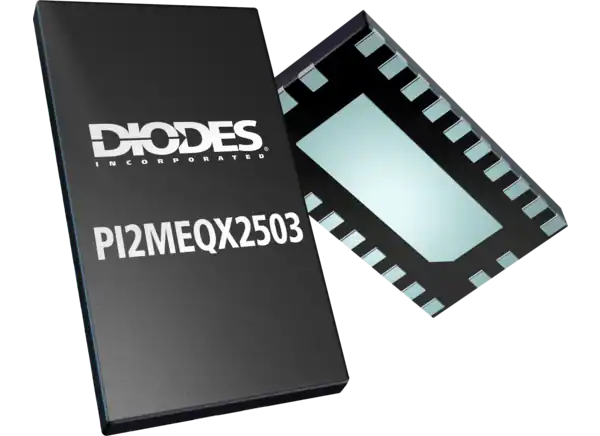

dides Incorporated PI2MEQX2503 CSI-2/DSI D-PHY ReDriver提供两个通道和一个时钟MIPI D-PHY ReDriver，具有再生的D-PHY信号。PI2MEQX2503符合MIPI D-PHY1.2标准，可用于MIPI CSI-2或MIPI DSI应用，D-PHY数据速率高达2.5Gbps。该器件通过提供从CSI2/DSI源到接收器的最佳电气性能来补偿PCB、连接器、电缆相关和开关相关损耗。
二极管公司PI2MEQX2503 ReDriver的输入具有可配置的均衡器。PI2MEQX2503输出电压摆幅和边缘速率可以通过改变引脚状态来调节。该器件针对移动应用进行了优化，并在D-PHY Link接口上集成了活动检测电路，可以在ULPS和LP状态下进入低功耗模式。
PI2MEQX2503在-40°C至+85°C的工业温度范围内工作。
符合MIPI D-PHY1.2规范
实现低成本电缆解决方案
在D-PHY中支持2.5Gbps的2x通道
亚毫瓦功率处于关机状态
支持MIPI DSI双向LP模式
支持ULPS和LP电源状态
输出电压摆幅可调
可选择的TX预强调级别
可调的Rx均衡器，以补偿插入损失
可配置边缘速率控制
动态数据补偿
2kV ESD HBM保护
工业温度范围-40°C至+85°C
提供单1.8V电源
完全无铅，完全符合RoHS标准
无卤素，无锑，绿色设备
24针，X1QFN (XEA)封装
笔记本电脑
贝壳
平板电脑
相机
