摘要： 便于对DRV8714S-Q1四通道栅极驱动器进行评估。
德州仪器DRV8714S-Q1EVM评估模块便于DRV8714S-Q1的轻松评估。DRV8714S-Q1四通道栅极驱动器提供内联电流传感和离线诊断，具有4.9V至40V直流的全面供电输入范围。DRV8714S-Q1智能栅极驱动架构优化了死区时间，以防止射穿条件和控制旋转速率。四个PWM输入设置指定输出的PWM频率和占空比。如果不需要PWM，则支持开关控制。电流感测放大器可用于低侧或高侧感测配置。

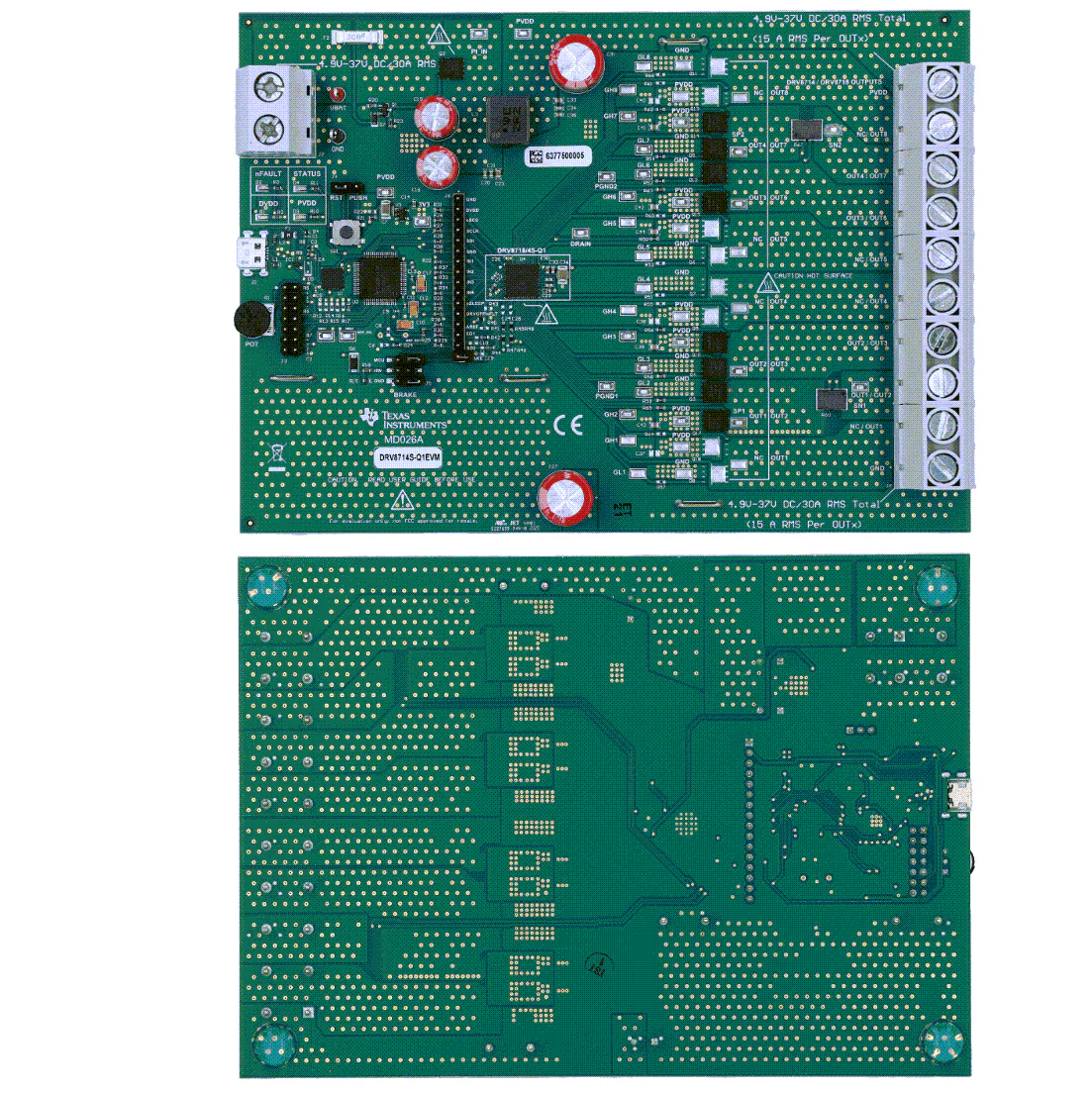

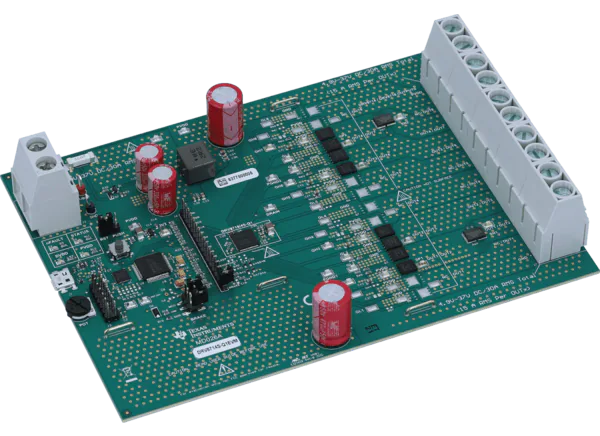

TI DRV8714S-Q1EVM评估模块配备DRV8714S-Q1，安装在56引脚8mm x 8mm RVJ封装中，带有SPI接口。
SPI配置
4.9V至40V工作电压范围
四通道智能多级栅极驱动器
四个PWM输入与输出映射
两个宽共模电流分流放大器
