摘要： 实现用于评估TPS1HTC30-Q1汽车高侧开关的完整功能。

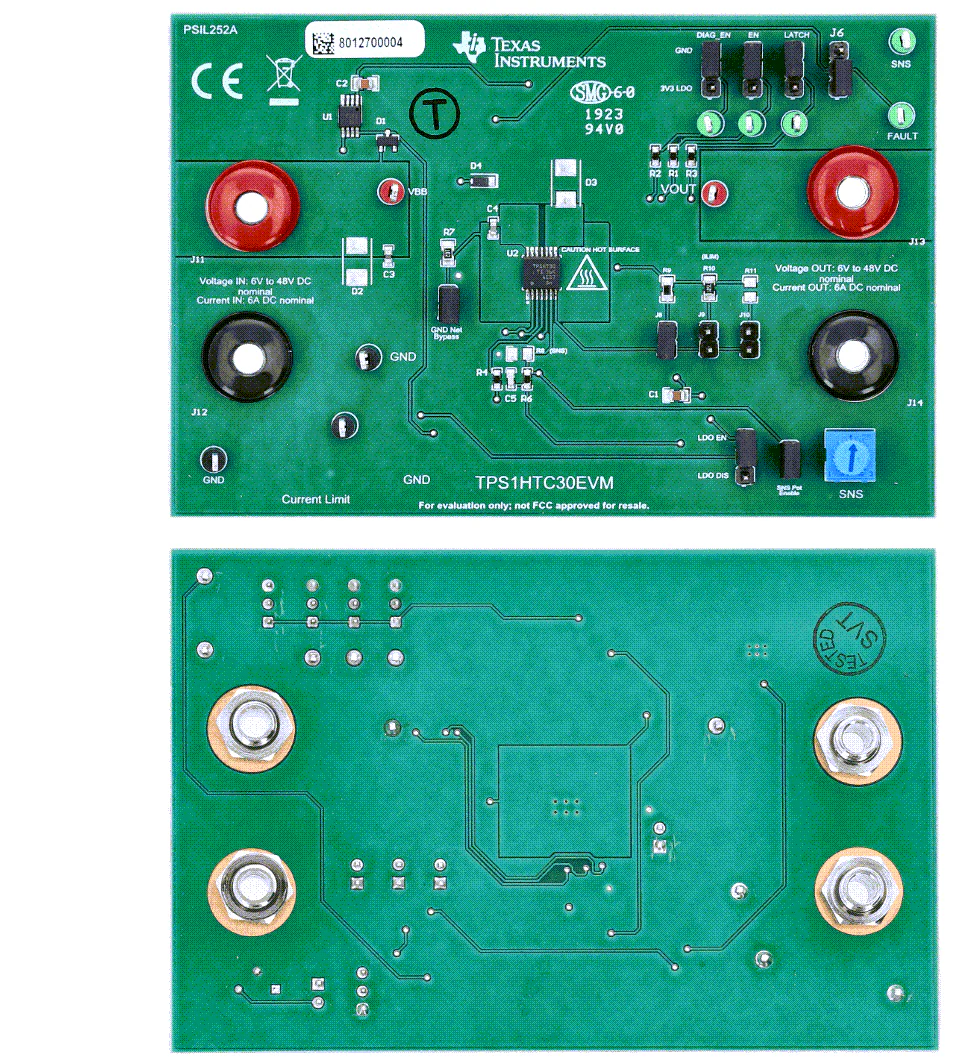

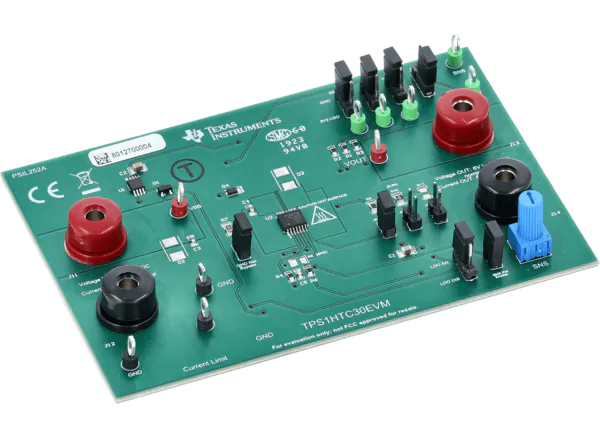

德州仪器TPS1HTC30EVM评估模块用于硬件工程师评估TPS1HTC30-Q1汽车高侧开关的完整性能和功能。TI TPS1HTC30EVM板提供了一种将电源连接到TPS1HTC30-Q1输入的无缝方式。此外，电路板将负载连接到输出通道，并使用芯片本身的控制引脚打开和关闭设备。
TI TPS1HTC30EVM评估模块集成了热关断、输出箝位和限流等保护功能。
独立操作标准台架设备
工作电压范围宽，6V ~ 48V
禁用时的64V直流容限
30毫欧型的低RON, 55毫欧 max
用于SNS电阻器的电位器，可以轻松配置外部电阻值
通过2A至16A的可调限流，提高系统级可靠性
准确的电流传感-±4%在1A在标准模式
集成电感放电钳大于65V
待机电流小，小于0.5μA
低静态电流(Iq)小于2mA
功能安全能力强
工作结温，-40至125°C
输入控制，1.8V, 3.3V和5V逻辑兼容
集成故障检测电压缩放ADC保护
断开状态下的开载检测
热关闭/摆动检测
14针热增强型TSSOP封装
1 x TPS1HTC30EVM
1x EVM免责声明读我
