摘要： 1/4砖的足迹，14VDC到160VDC(12:1)输入范围与单个输出电压从5V到48V。

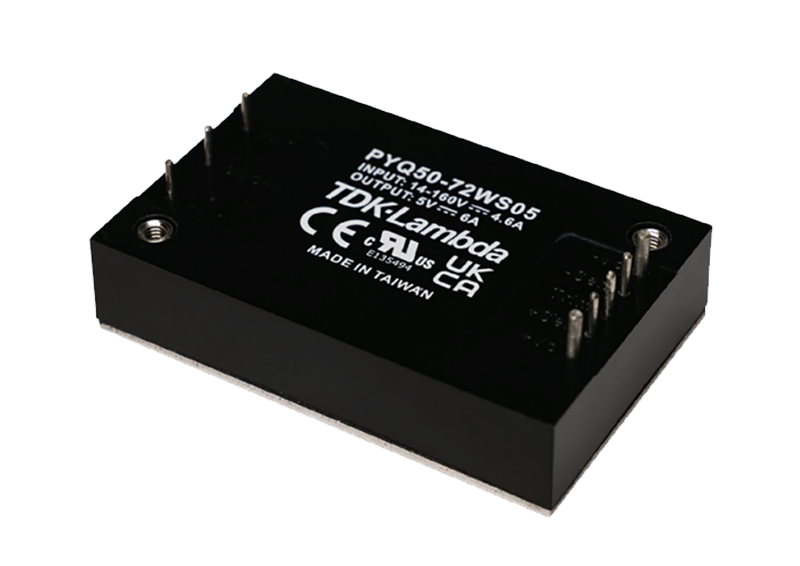

TDK-Lambda PYQ50 30W至50W单输出DC-DC转换器是四分之一砖尺寸，隔离DC-DC转换器，工作在14V(DC)至160V(DC)(12:1)的超宽输入范围内，单输出电压为5V至48V。输出电压可以在-20%到+10%之间通过微调端子进行调节。输出电压检测线确保稳定的输出电压，即使负载变化。PYQ50型号具有高达89%的效率，3,000VDC I/O隔离，并在-40°C至+100°C的环境温度范围内工作。这些单位是罐装的，以提供一个高抗冲击和振动。根据62368-1安全标准和附加电路认证，PYQ50组件也根据铁路车辆电子设备的EN 50155铁路标准进行测试。
Quarter-brick足迹
宽14V(DC)至160V(DC)输入范围(12:1)
支持大部分铁路直流输入电压
密封塑料箱
通过IEC 62368-1认证，根据EN 50155进行测试
抗冲击、抗振动能力强
3000V(DC) I/O隔离
单输出
工业
测试
通信
广播
铁路
输入
14V至160V范围
200V(直流)浪涌电压，最大100ms
12V(DC)典型关断电压
启动时间25ms
输出
5V, 12V, 24V或48V选项
±1%电压容限
215kHz至265kHz开关频率范围
±0.2%线路/负载调节
100mVp-p纹波和噪声
±0.02%/℃温度系数
±10%遥感
最大电流范围为1.05A至6A
最大功率可选30W或50W
5mA或8mA空载输入电流选项
72/110V(DC)时81%至89%的效率范围
680µF至10,000µF最大负载电容范围
耐压1分钟
3000 v (DC) input-to-output
2500 v (DC) input-to-case
500 v (AC) output-to-case
隔离电容
1000 pf input-to-output
1500pF输入-基板
工作温度范围-40℃~ +100℃
尺寸为57.9mm x 36.8mm x 12.7mm
塑料外壳材料
铝基板
79.1万小时至8.1万小时MTBF
三年保修
