TAOGLAS 芯片天线

Taoglas PCS.25。Wi-Fi 2.4GHz FR4芯片天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-12

摘要： SMD FR4天线设计用于各种Wi-Fi和蓝牙应用。

芯片天线

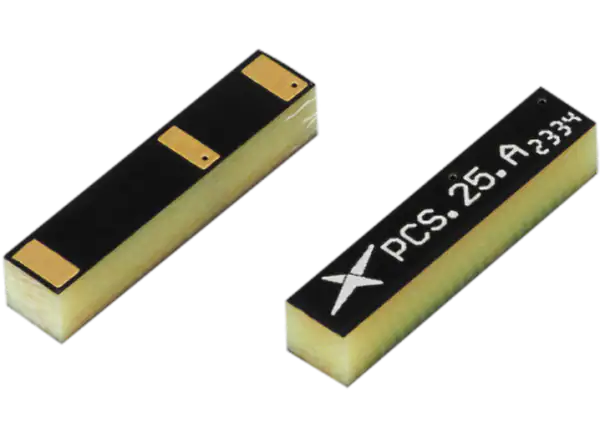

Taoglas PCS.25。Wi-Fi 2.4GHz FR4芯片天线是SMD FR4天线，专为各种Wi-Fi和蓝牙应用而设计。天线的尺寸为15mm x 3mm x 3mm，可以在有间隙和没有间隙的情况下工作。Taoglas PCS.25。Wi-Fi 2.4GHz FR4芯片天线工作频率范围为2400MHz至2500MHz，阻抗等级为50欧姆。该天线符合RoHS/REACH标准，是可穿戴设备、无钥匙进入、手持设备和智能医疗保健应用的理想选择。

特性

wi - fi和蓝牙
FR4材料
SMD天线

15mm × 3mm × 3mm尺寸
RoHS /达到兼容的

应用程序

穿戴。
无钥匙进入

手持设备
智能医疗

规范

频率范围为2400MHz ~ 2500MHz
带间隙效率52%
无间隙效率31%
-2.9dB平均增益与间隙
-5.1dB无间隙平均增益
带间隙的2dBi峰值增益
无间隙0.1dBi峰值增益

最大输入功率10W
50欧姆阻抗等级
线性极化
全向辐射图
-40℃~ +85℃工作温度范围
2 g的重量

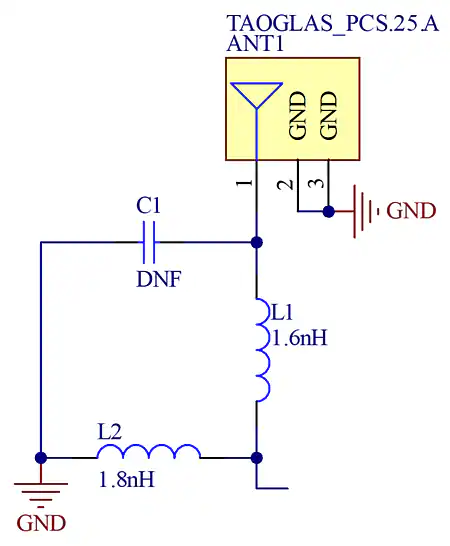

应用电路图
