摘要: 具有增强的内置模拟前端(AFE),专为工业传感器设备设计
瑞萨电子RX23E-B mcu具有专为工业传感器设备设计的增强型内置模拟前端(AFE)。瑞萨电子RX23E-B具有24位delta-sigma a /D转换器,可提供改进的高速和噪声性能,最大数据速率为125kSPS。RMS噪声降低到RX23E-A的约1/3,允许精确和快速测量应变,温度,压力,流量,电流,电压等。此外,RX23E-B集成了一个16位D/ a转换器和一个+/-10V高压模拟信号输入电路,最大限度地减少了物料清单(BOM)和占地面积。
CPU采用RXv2内核,确保出色的数字信号处理(DSP)/浮点单元(FPU)操作,在单芯片上实现高精度的测量、控制和通信。
模拟前端(AFE)
24位delta-sigma A/D转换器,集成可编程增益放大器,高达24位有效分辨率,数据速率3.8SPS至125kSPS, 4nV/°C失调漂移,1ppm/°C增益漂移
5V模拟输入,8个差分输入,16个单端输入
±10V模拟输入,2路差分输入,4路单端输入
16位D/A转换器,DNL =±1LSB, INL =±5LSB
低温漂移10ppm/°C具有优异的温度稳定性参考电压源
匹配的可编程电流源,理想的测量3线电阻温度探测器励磁电流源

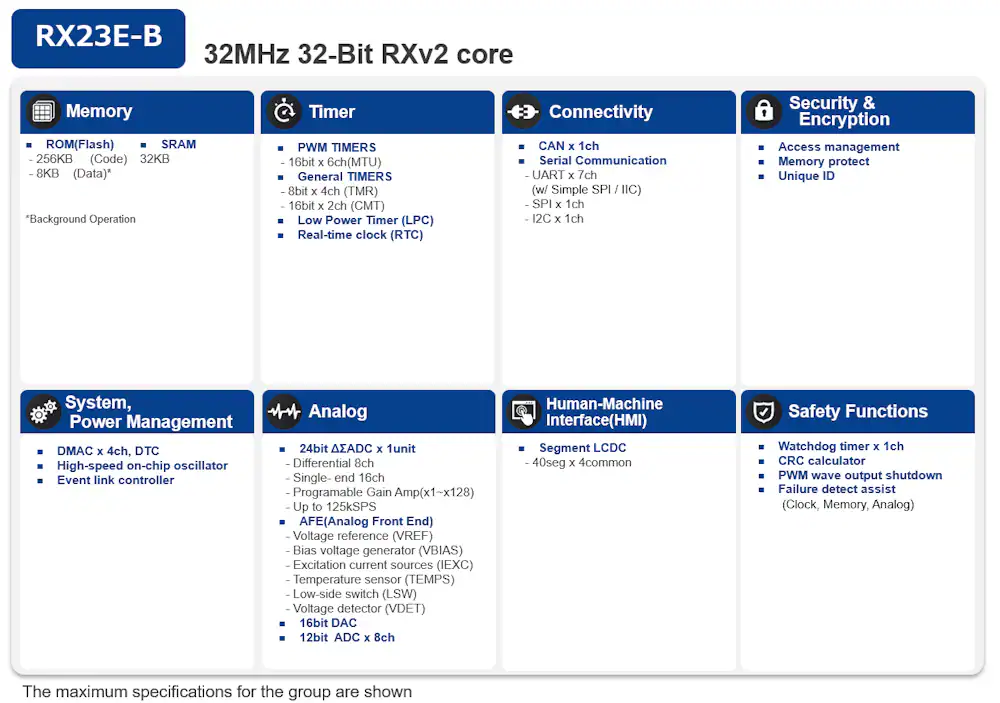

单片机组件
32位RXv2内核,工作频率32MHz,可通过DSP指令和FPU实现数字信号处理
SPI × 1通道,UART × 7通道,I(2)C × 1通道,CAN × 1通道通信接口
工业自动化
重量秤和应变计
压力/流量控制
PLC模拟输入模块
数据采集实验室仪器
