摘要： 该栅极驱动器可以有效地驱动MOSFET和GaN功率开关。

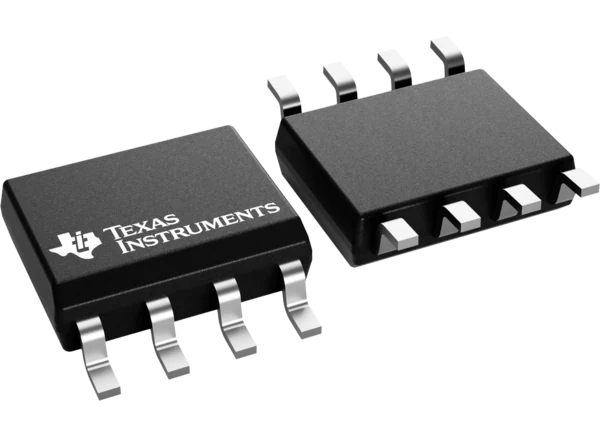

德州仪器UCC27442-Q1双通道高速低侧栅极驱动器可以有效驱动MOSFET和GaN功率开关。UCC27442-Q1典型的峰值驱动强度为4A，减少了功率开关的上升和下降次数，降低了开关损耗，提高了效率。UCC27442-Q1快速传播延迟(典型18ns)通过改善系统的死区优化、脉宽利用率、控制环响应和瞬态性能，获得了更好的功率级效率。
德州仪器UCC27442-Q1可以处理-5V的INx输入，这提高了系统的稳健性与适度的地面反弹。输入可以连接到大多数控制器输出，以获得最大的控制灵活性。一个独立的使能信号允许功率级独立于主控制逻辑进行控制。在系统故障的情况下，栅极驱动器可以通过拉低使能来快速关闭。许多高频开关电源在电源器件的栅极处表现出噪声，噪声可以注入栅极驱动器的输出引脚，导致驱动器故障。该器件的瞬态反向电流和反向电压能力使其能够承受功率器件栅极或脉冲变压器上的噪声，并避免驱动器故障。
适用于汽车应用
AEC-Q100合格，结果如下
设备温度等级1(环境工作温度范围-40℃~ +125℃)
设备HBM ESD分类等级H2
设备CDM ESD分类等级C6
每个通道的典型4A峰值源和吸收驱动电流
能够处理-5V的INA和INB输入引脚
绝对最大V(DD)电压20V
宽V(DD)工作范围从4.5V到18V
两个独立栅极驱动通道
每个输出独立启用功能
快速传播延迟(典型18ns)
快速上升和下降时间(典型11ns和7ns)
两个通道之间的典型延迟匹配为1ns
SOIC-8和VSSOP-8 PowerPAD 封装选项
工作结温范围-40℃~ 125℃
开关电源(SMPS)
功率因数校正(PFC)电路
直流/直流转换器
交流逆变器和变频器
Microinverter
直流快速充电站
