摘要： 2位双电源转换收发器，可实现双向电压电平转换。
PI3CLS9606 I3C/I(2) c总线电压电平转换器是一款2位双电源转换收发器，可实现传统I(2) c总线/SMBus应用和12.5MHz I3C总线应用的双向电压电平转换。PI3CLS9606具有自动方向感应，两个1位输入输出端口(An和Bn)，一个输出使能输入(OE)和两个电源引脚(V(CCA)和V(CCB))。V(CCA)和V(CCB)可以在0.72V ~ 1.98V的任意电压下供电，但V(CCA)必须≤V(CCB)才能正常工作。PI3CLS9606可用于开漏和推挽应用，包括使用I3C和I(2)C协议的电平转换应用。
端口A引用到V(CCA)，端口B引用到V(CCB)。有源HIGH OE引脚参考V(CCA)，由V(CCA)或V(CCB)域信号控制。引脚OE的低电平导致输出处于高阻抗OFF状态。二极管集成PI3CLS9606完全适用于使用IOFF的部分断电应用，IOFF电路禁用输出，防止在断电时通过器件的破坏性回流电流。
I3C/I(2) c总线和SMBus双向电平转换器
A口工作电源电压V(CCA)范围0.72V ~ 1.98V;B口工作电源电压V(CCB)范围为
0.72V ~ 1.98V: VCCA≤VCCB
激活高中继器使能输入
无锁操作
断电高阻抗I(2) c总线引脚
ESD保护超过8KV HBM / JESD22-A114

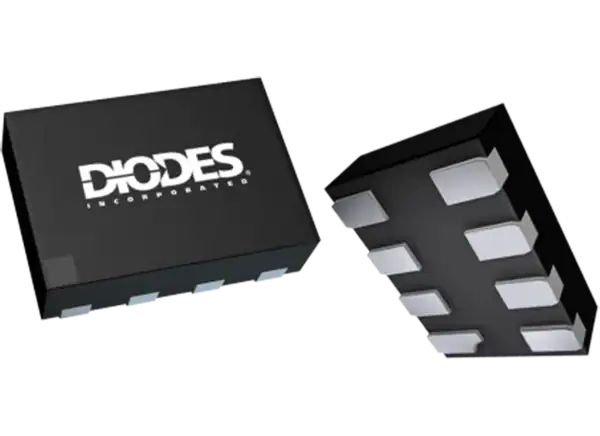

8引脚，1.4mm x 1.0mm X1DFN (HK8)封装
铅费和rohs标准
无卤素，无锑，绿色设备
0.72V至1.98V转换范围
52MHz最大信号速率
2位需要
2.5ns传播延迟时间
3.5µA工作电源电流
-40°C至+85°C环境/结温范围
