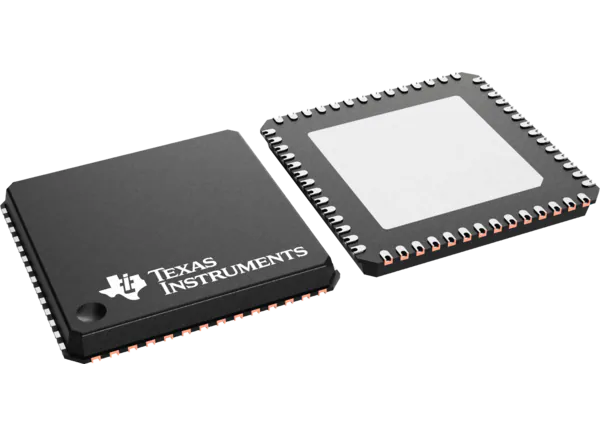

德州仪器TPS6593-Q1汽车2.8V至5.5V PMIC的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-12

摘要： 该设备为安全相关的汽车应用提供5个buck和4个ldo。

德州仪器TPS6593-Q1汽车2.8V至5.5V电源管理IC (PMIC)提供四个灵活的多相可配置BUCK稳压器，每相输出电流为3.5A，另外还有一个输出电流为2A的BUCK稳压器。所有BUCK稳压器可以同步到内部2.2MHz或4.4MHz或外部1MHz, 2MHz或4MHz时钟信号。可在同步BUCK开关时钟信号中加入集成扩频调制以提高电磁兼容性能。这个时钟信号也可以通过GPIO输出引脚提供给外部设备。该器件提供4个ldo，其中3个具有500mA能力，可配置为负载开关，另一个具有300mA能力，具有低噪声性能。

NVM (Non-volatile memory)控制默认配置和默认电源顺序，如GPIO配置和输出电压。NVM是预先编程的，允许在没有外部编程的情况下启动。大多数静态配置存储在设备的寄存器映射中，可以通过I(2)C或SPI接口更改默认配置，以配置设备以满足众多系统需求。NVM具有CRC (bit-integrity-error detection)特性，可以在上电过程中检测到错误时停止上电过程，避免系统在未知状态下启动。德州仪器TPS6593-Q1包括一个32kHz晶体振荡器，它为集成的RTC模块产生一个精确的32kHz时钟。备用电池管理为实时时钟(RTC)模块和晶体振荡器提供超级电池或硬币电池，以防主电源断电。

特性

适用于汽车应用
AEC-Q100合格，结果如下

该设备工作从3V到5.5V输入电源
设备温度等级1(环境工作温度范围-40℃~ +125℃)
设备HBM分类级别2
设备CDM分类等级C4A

功能性Safety-Compliant

为功能安全应用而开发
帮助ISO26262和IEC61508系统设计的文档将在产品发布后提供
系统能力达到ASIL-D和SIL-3
硬件完整性达到ASIL-B和SIL-2
输入电源电压监测器
所有输出电源轨道上的欠压/过压监视器和过流监视器
看门狗可选择触发/Q&A模式
两个错误信号监视器(esm)，可选择电平/PWM模式
具有高温警告和热关闭功能的热监测
在内部配置寄存器和非易失性存储器(NVM)上的位完整性(CRC)错误检测

低功率消耗

2µA(类型)关机电流
7µA(类型)，备份供电模式
低功耗待机时20µA (typp .)

五个降压开关模式电源(BUCK)稳压器

0.3V至3.34V输出电压范围在5mV, 10mV，或20mV步骤
1台4A, 3台3.5A, 1台2A输出电流
灵活的多相能力为四雄鹿:高达14A输出电流从单轨
短路和过流保护
内部软启动的冲击电流限制
2.2MHz/4.4MHz开关频率
能够同步到外部时钟输入

三个低差(LDO)线性调节器与可配置的旁路模式

输出电压范围0.6V至3.3V, 50mV步进线性调节模式
旁路模式1.7V ~ 3.3V输出电压范围
500mA输出电流能力，具有短路和过流保护

一个低差(LDO)线性稳压器，具有低噪声性能

1.2V至3.3V输出电压范围25mV步进
300mA输出电流能力，具有短路和过流保护

非易失性存储器(NVM)中的可配置电源顺序控制

可配置的电源状态之间的上电和下电序列
数字输出信号可以包含在功率序列中
数字输入信号可用于触发功率序列转换
安全相关错误的可配置处理

32kHz晶体振荡器，可选择输出缓冲32kHz时钟输出
实时时钟(RTC)，具有报警和周期性唤醒机制
一个SPI或两个I(2)C控制接口，第二个I(2)C接口专用于看门狗通信
包的选择

8mm × 8mm 56针VQFNP, 0.5mm间距

应用程序

汽车信息娱乐和数字集群，导航系统，远程信息处理，车身电子和照明

高级驾驶辅助系统(ADAS)
工业控制与自动化

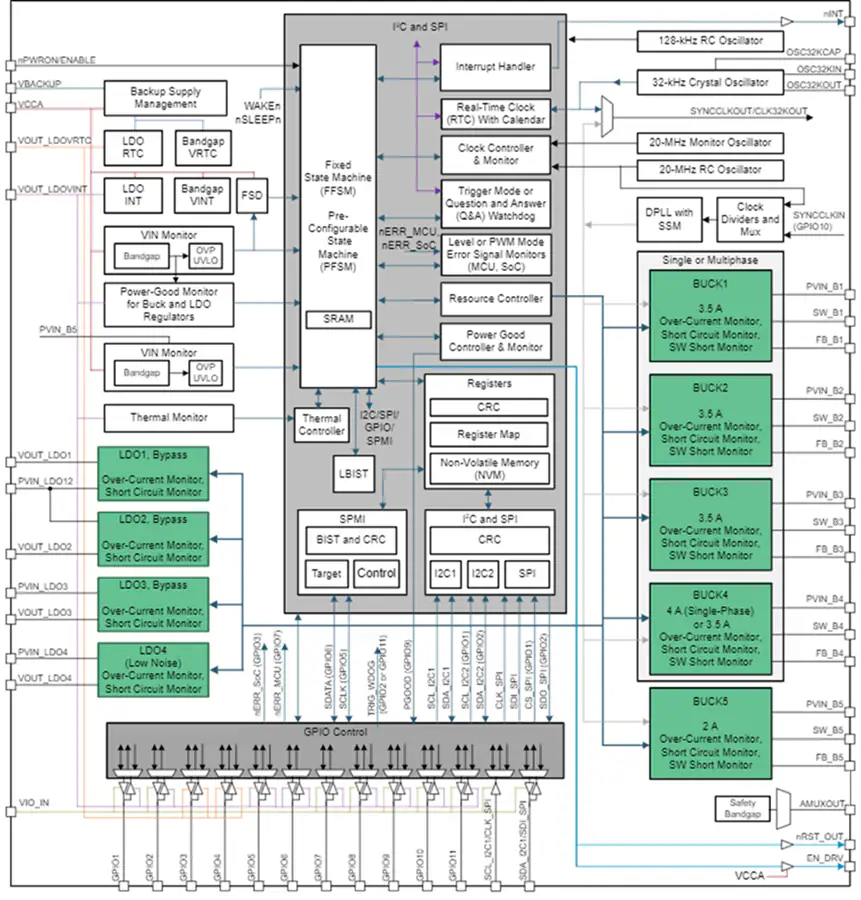

功能框图
