欧司朗MULTILED SFH 7018x用于生命体征监测的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-12

摘要： 具有高反射QFN封装的三合一多发射器，可显着增加光输出。

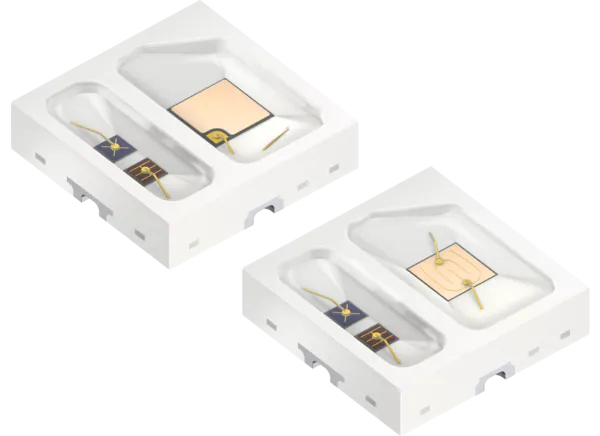

欧司朗MULTILED SFH 7018x用于生命体征监测，具有高反射QFN封装，可显着增加光输出。这些三合一的高性能多发射器用于绿色，红色和红外目标心率和SpO2监测。复杂的双腔设计减少了绿色芯片和红色/红外芯片之间的干扰。这两个空腔使光源相对于各自的光电二极管的最佳位置，提供更高的生命体征测量精度。

SFH 7018A针对高电流下的低Vf进行了优化，在许多情况下允许在没有电压升压器的情况下工作。SFH 7018B为最大亮度进行了优化。

特性

透明硅胶，SMT封装
2kV ESD符合ANSI/ESDA/JEDEC JS-001 (HBM, Class 2)
适用于SMT组装

可在磁带和卷轴
发射器可以单独控制
2.4mm(2) x 0.6mm尺寸

应用程序

数字诊断设备
生命体征监测
穿戴。

规范

5V反向电压
典型峰值波长

SFH 7018A为536.0nm
SFH 7018B为526.0nm
真正的绿色
660.0nm为超红
红外线为950.0nm

60°C典型半角
典型正向电压范围(从100mA到250mA)

SFH 7018A为2.50V至2.70V
SFH 7018B为2.70V至3.20V

最大正向电流

200mA为真正的绿色
超红40mA
红外线80mA

脉冲最大正向电流

0.75A的SFH 7018A
SFH 7018B为0.5A
真正的绿色
超红0.3A
红外线1A

5V时最大反向电流为0.1 μ a，典型值为0.01μA
典型的上升/下降时间

真正的绿色为59秒
超红色为17ns
红外线16ns

活动面积

0.75mm(2)为真绿色
超红光和红外线0.3mm(2)

-40℃~ +85℃工作温度范围
