摘要： 采用绝缘体上硅(SOI)工艺制造的无反射SP4T开关。
Analog Devices公司ADRF5048无反射SP4T开关采用绝缘体上硅(SOI)工艺制造。该器件工作范围为100MHz至45GHz，插入损耗低于4.0dB，隔离度高于35dB。ADRF5048具有30dBm直通路、18dBm端接路和30dBm射频公共口热交换的射频输入功率处理能力。

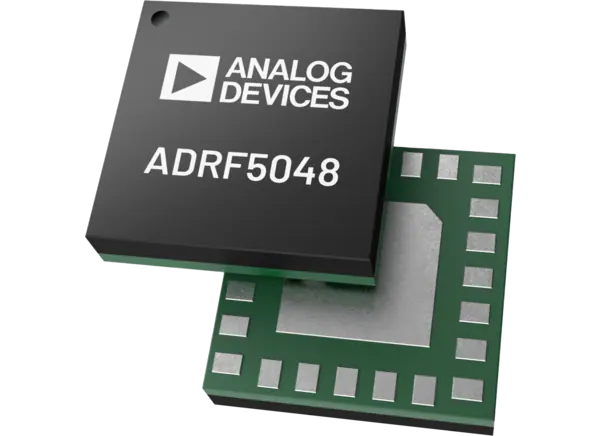

The Analog Devices Inc.ADRF5048要求双电源电压为+3.3V和-3.3V。该器件采用互补金属氧化物半导体(CMOS)-/低压晶体管到晶体管逻辑(LVTTL)逻辑兼容控制。ADRF5048具有启用和逻辑选择控件，分别具有所有关闭状态和镜像端口选择。ADRF5048引脚兼容ADRF5049、ADRF5042和ADRF5043。ADRF5048采用24端子，3mm × 3mm，符合RoHS标准，陆地网格阵列(LGA)封装，可在-40°C至+105°C范围内工作。
100MHz至45GHz的超宽带频率范围
非反射50欧姆设计
低插入损耗
18GHz时典型的1.4dB
在40GHz时典型的2.4dB
4.0dB到45GHz典型
高的隔离
18GHz时典型的41dB
典型的是在40GHz时35dB
典型的45GHz下35dB
高输入线性度
典型的P0.1dB大于30dBm
IP3 52dBm典型
高功率处理
30dBm通径
18dbm端接路径
无低频杂散
ESD评级
RFx引脚±1000V
±2000V电源和数字控制引脚
HBM
所有引脚CDM均为±500V
开关时间(50% VCTRL到最终RFout的90%)为20ns
RF稳定时间(50% VCTRL至最终rout的0.1 dB)为60ns
3mm × 3mm, 24端子LGA封装
引脚兼容ADRF5049、ADRF5042和ADRF5043
工业扫描仪
测试仪器
蜂窝基础设施——毫米波5G
军用无线电、雷达和电子对抗(ecm)
微波无线电和小孔径终端(vsat)
