摘要： 一个位进，断电，高电压，高功率，高速驱动器优化的大输出电流。

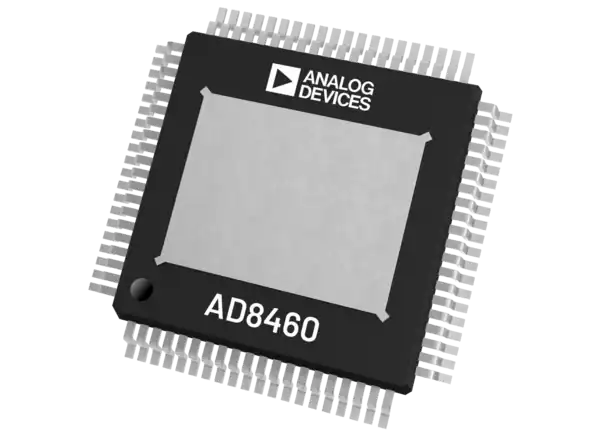

Analog Devices公司AD8460高输出电流运算放大器是一款“位进、断电”高电压、高功率、高速驱动器，专为大输出电流(高达±1A)而优化。该器件还具有在高电压(最高可达±40V)下进入容性负载的高转换速率(最高可达±1800V/μs)。AD8460结合了14位高速DAC、高压、高输出电流(HV-HI)模拟驱动器以及故障监测和保护电路，非常适合任意波形生成(AWG)、可编程电源和高压自动化测试设备(ATE)等高功率应用。
adi公司专有的高压BCDMOS工艺、新颖的高压架构和热增强封装使这款高性能驱动程序成为可能。数字引擎实现用户可配置的功能:数字输入模式，可编程电源电流，故障监测和可编程保护设置输出电流，输出电压和结温。模拟功能扩展功能:外部补偿使无限电容负载驱动，可编程关机延迟，和全量程调整。AD8460工作于±55V的高压双电源和5V的单低压电源。
±12V至±55V宽高压供电范围
高输出能力
输出电压范围可达±40V
1A连续高输出电流驱动
≥1800V/μs进入1000pF负载时高转换率
1MHz大信号带宽
广泛的编程和诊断
14位分辨率任意波形生成(AWG)模式
16级模拟模式生成(APG)模式
数字可编程电流、电压和热故障监测和保护
可编程电源电流与关闭模式
设计友好的
用于安装散热器的EPAD-up封装
无限电容负载驱动与外部补偿和回转控制
80针，12mm × 12mm TQFP封装
工作温度范围-40℃~ +85℃
自动测试设备(ATE)
显示面板的形成和测试
压电驱动程序
可编程电源
