摘要： 帮助用户评估ADA4351-2，一个双通道可编程增益跨阻放大器。

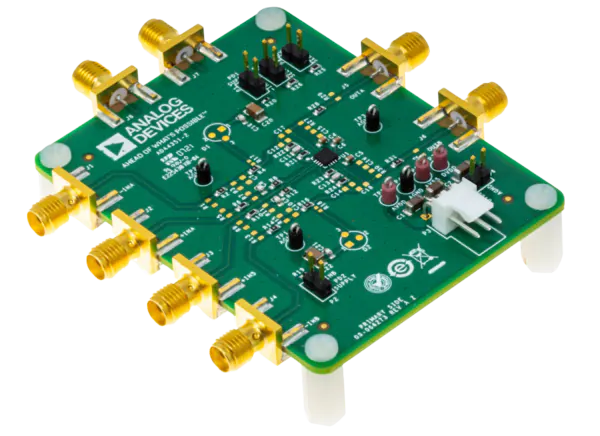

Analog Devices公司EVAL-ADA4351-2EBZ PGTIA评估板旨在帮助用户评估ADA4351-2，一款双通道可编程增益跨阻放大器(PGTIA)。ADA4351-2具有集成增益开关网络，具有两个用户定义的增益状态，可通过外部电阻设置，采用3mm × 3mm × 0.78mm 16引脚引脚框架芯片规模封装(LFCSP)。

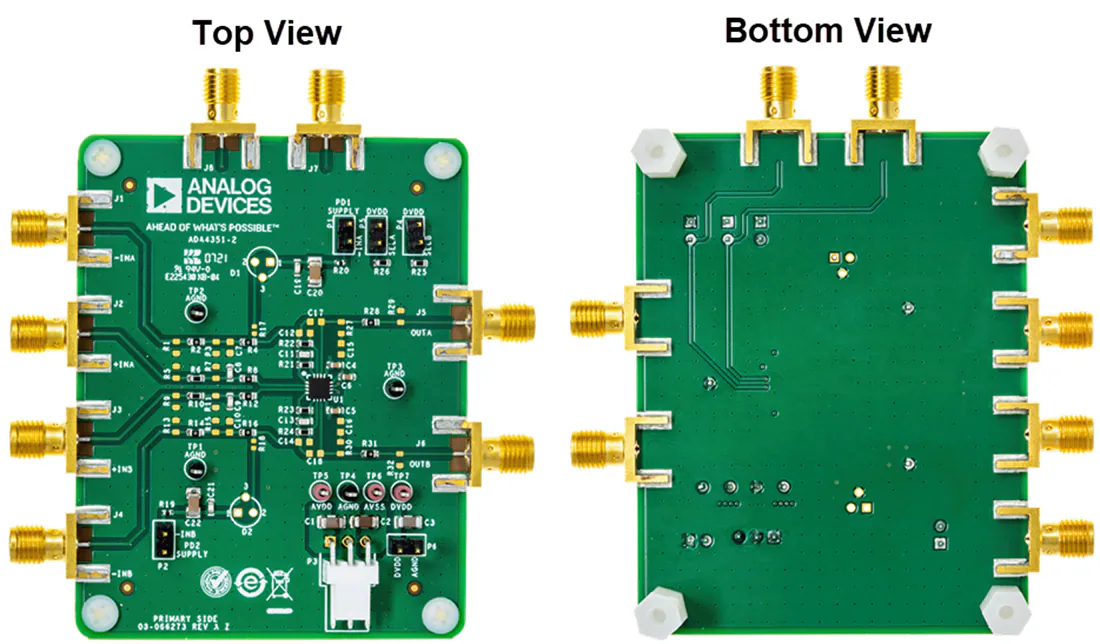

EVAL-ADA4351-2EBZ是一款4层印刷电路板(PCB)，尺寸为2.9英寸x 2.25英寸。EVAL-ADA4351-2EBZ配备了关键组件，允许用户快速且相对轻松地运行和评估电路板。除此之外，EVAL-ADA4351-2EBZ还在其输入和输出级上提供了开路电阻和电容插槽，允许用户安装具有用户定义值的组件，用于连接，如低通滤波器(LPF)或分压器。
The Analog Devices Inc.EVAL-ADA4351-2EBZ可通过Subminiature Version A (SMA)母插座边缘安装，允许用户直接将测试设备连接到两个通道的输入和输出，以及增益开关控制引脚。EVAL-ADA4351-2EBZ在每个通道上也有一个未填充的光电二极管插槽，允许快速原型设计。
ADA4351-2的全功能评估板，采用双通道PGTIA，采用3mm × 3mm 16引脚LFCSP，无外露焊盘
支持快速原型制作
规定用户定义的电路配置，包括规定的光电二极管
可用边缘安装的SMA连接器和测试点，用于与测试设备的简单连接
一个填充EVAL-ADA4351-2EBZ评估板
五个分流连接器(两个可用，三个额外)

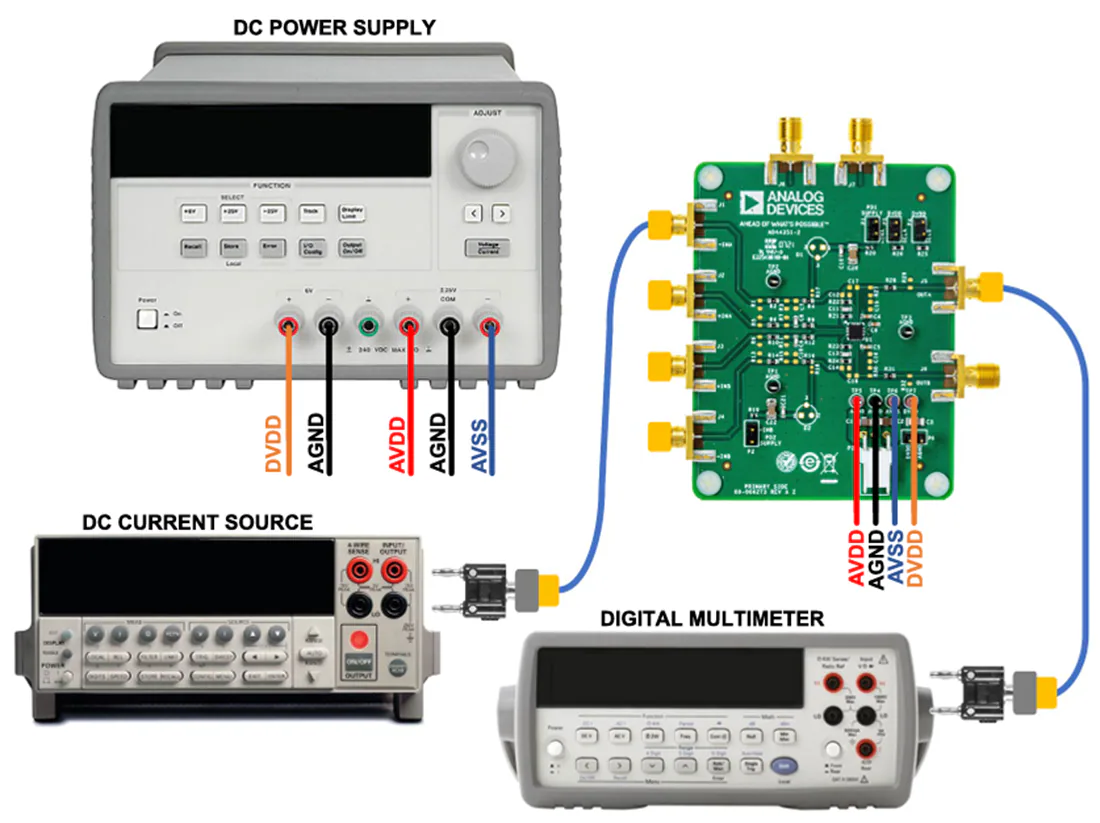

硬件
数字万用表(Agilent 34401A)
电源(Agilent E3631)
用于电流源输入的源仪表(Keithley 2400)
高精度电压源(Datel DVC-8500)作为电压源输入
电缆及部件
SMA(公)到BNC连接器(公)电缆
BNC连接器(母头)到双香蕉插头适配器
香蕉抓电缆
SMA 50欧姆终止
