摘要： 设计用于评估ADG1534，一个包含四个独立SPDT开关的模拟开关。

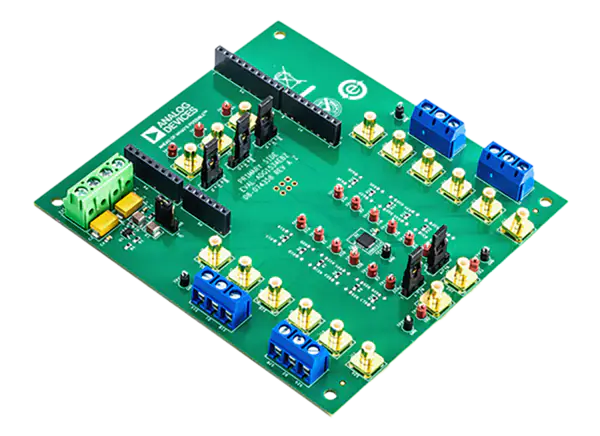

Analog Devices公司EVAL-ADG1534EBZ评估板设计用于评估ADG1534, ADG1534是一个模拟开关，包含四个独立的SPDT开关，由逻辑输入IN1, IN2, IN3和IN4控制。使能引脚(EN)使能或使能设备。当禁用时，所有开关都关闭。当启用时，每个通道在两个方向上都同样良好，并且具有扩展到电源的输入信号范围。

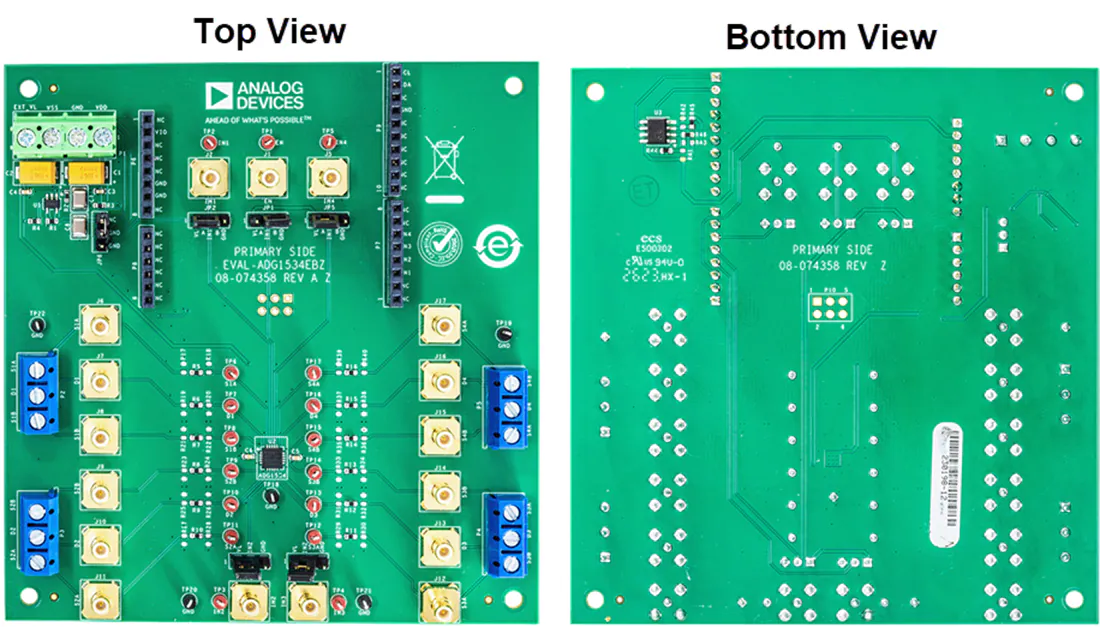

Analog Devices公司ADG1534位于评价板的中央。蓝色三螺钉端子分别连接源极和漏极引脚，绿色四螺钉端子排连接电源电压。前三个端子为器件供电，而第四个端子则在需要时为用户提供定义的数字逻辑电源电压。或者，数字逻辑电源电压可以由板载ADP7142提供。
电源电压不对称
V(dd) = + 5v
V(ss) =-8v
单个内联标头为现场可编程门阵列(FPGA)或微控制器1.8 V逻辑输入信号提供灵活性
板载ADP7142为1.8V逻辑输入电源
SMD引脚电阻或电容插座可用于添加无源元件
SMB连接器插座为输入和输出信号提供了灵活性
EVAL-ADG1534EBZ评估板
直流电压源(V(DD)和V(SS))
5V正电源
-5V ~-8V负供电
可选数字逻辑电源(V(L))
1.65V至1.95V的1.8V逻辑
模拟信号源
测量电压的方法，如数字万用表(DMM)
