Littelfuse SPDN浪涌保护装置的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-18

摘要： 提供设备保护，防止高能瞬态过电压事件。

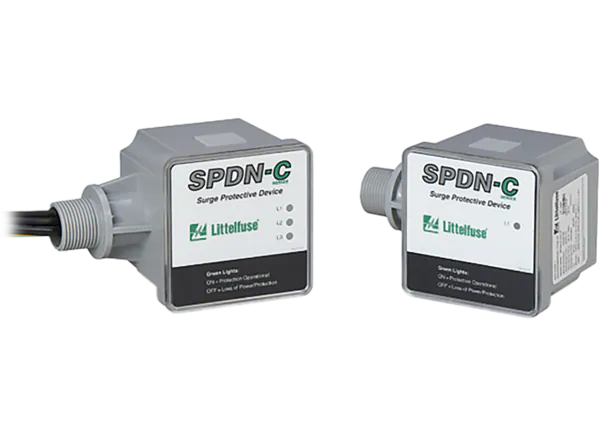

Littelfuse SPDN浪涌保护装置(spd)提供设备保护，免受高能瞬态过电压事件的影响。spd在一个小的封装中提供更直接的保护模式，包括L-N, L-G和N-G。Littelfuse SPDN spd具有堆叠，热保护金属氧化物压敏电阻(MOV)设计，箝位能力和外部LED指示灯。SPDN系列工作在50kA至130kA的最大浪涌电流额定值范围和50Hz至60Hz的频率范围内。spd符合RoHS/REACH标准，是建筑，食品/饮料，HVAC/R，轻工业，水/废水以及石油和天然气应用的理想选择。

特性

在一个小包装中增加了直接保护模式

L-G(仅限SPDN-A、B)
L-N
n g

50dB UL 1283 EMI/RFI滤波从10kHz到100MHz
夹紧功能

承受高能瞬变
堆叠式MOV设计
负荷端安装
热保护MOV
外部LED指示灯
紧凑的足迹

应用程序

建设
食品和饮料
暖通空调/ R

轻工
石油和天然气
水/废水

规范

SPDN-A

每相最大浪涌额定电流130kA
20kA i标称额定值
200kA UL 1449额定短路电流
响应时间小于25ns
50Hz ~ 60Hz工作频率
最大海拔4000米
内置防护等级IP20
2.75“x 7.95”x 3.06“尺寸
-40℃~ +85℃工作温度范围
RoHS /达到兼容的

SPDN-B

每相最大浪涌额定电流130kA
20kA i标称额定值
200kA UL 1449额定短路电流
响应时间小于25ns
50Hz ~ 60Hz工作频率
最大海拔4000米
内置防护等级IP20
3.25" x 5.02" x 2.93"尺寸
-35℃~ +85℃工作温度范围
RoHS /达到兼容的

SPDN-C

每相最大浪涌额定电流50kA
20kA i标称额定值
200kA UL 1449额定短路电流
响应时间小于25ns
50Hz ~ 60Hz工作频率
最大海拔4000米
内置防护等级IP20
3.25" x 5.02" x 2.93"尺寸
-35℃~ +85℃工作温度范围
RoHS /达到兼容的

SPDN-D

每相最大浪涌额定电流50kA
20kA i标称额定值
200kA UL 1449额定短路电流
响应时间小于25ns
50Hz ~ 60Hz工作频率
最大海拔4000米
内置防护等级IP20
2.75“x 4.25”x 2.41“尺寸
-35℃~ +85℃工作温度范围
RoHS /达到兼容的
