摘要： 具有自主动画引擎控制的同步升压RGBW LED驱动器。

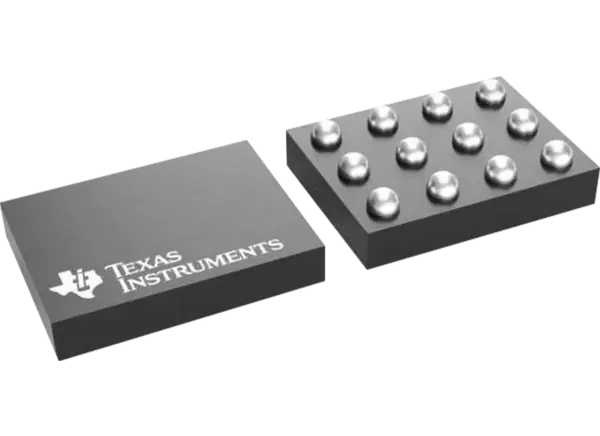

德州仪器LP5811 4通道RGBW LED驱动器是一个同步升压RGBW LED驱动器与自主动画引擎控制。该器件非常适合支持0.5V至5.5V输入电压范围的电池供电应用，并且在照亮led时具有0.4mA(典型)的超低正常工作电流。
集成的同步升压转换器保持了优异的效率，并在宽的工作电压范围内保持led的亮度稳定。输出电压可选择不同的LED正向电压，从3V到5.5V，步进0.1V。升压转换器可以为led驱动和系统中的其他负载供电。如果升压转换器需要被绕过，V(OUT)被用作LED驱动模块的电源输入。
采用模拟调光和PWM调光两种方式实现强大的调光性能。每个LED的输出电流可通过0.1mA至25.5mA或0.2mA至51mA的256步调节。8位PWM发生器可实现LED亮度的平滑和无噪音调光控制。
自主动画引擎可以显著降低控制器的实时负载。每个LED都可以通过相关寄存器进行配置，实现生动、花式的照明效果。德州仪器LP5811可以产生6MHz时钟信号，并在多个设备之间同步照明效果。
工作电压范围
0.5V至5.5V输入电压(V(IN))范围
1.8V最小启动输入电压
逻辑引脚兼容1.8V, 3.3V和5V
高效同步升压变换器
3V至5.5V输出电压(V(OUT))范围
140毫欧 (HS)/60毫欧 (LS) mosfet
1.6A谷开关限流
在V(IN) = 4.2V, V(OUT) = 5.0V, I(OUT) = 300mA时效率为95%
当V(IN)大于V(OUT)时直通模式设置
在关机期间，输入和输出之间的真正断开
四个恒流槽，精度高
0.1mA至51mA每个电流接收器
设备间误差最大±5%
通道间误差最大±5%
25.5mA时110mV(类型)超低净空电压;210mV(输入)51mA
PWM相移可配置为每个LED
超低功耗
关闭:当EN = Low时，I(SD) = 0.1µA(典型)
待机:当EN = High且CHIP_EN = 0(数据保留)时，I(STB) = 26µA(典型)
有效:当LED电流= 25.5mA时，I(NOR) = 0.45mA(典型)
模拟调光(电流增益控制)
全局1位最大电流(MC): 25.5mA或51mA
单独的8位点电流(DC)设置
PWM调光达到无噪声24kHz
单独的8位PWM调光分辨率
线性或指数调光曲线
自主动画引擎控制
单个LED点开/短检测
集成去重影功能
1 mhz (max)。(2) C接口
工作温度范围-40℃~ 85℃
LED动画和指示
便携式和可穿戴电子产品-耳机和充电盒，电子烟，智能手表
游戏和家庭娱乐-智能扬声器，RGB鼠标，VR耳机和控制器
物联网(IOT) -电子标签，视频门铃
网络。路由器，接入点
工业HMI - EV充电器，工厂自动化
