摘要： 提供具有低电感/开关损耗和高可靠性的铜夹封装技术。

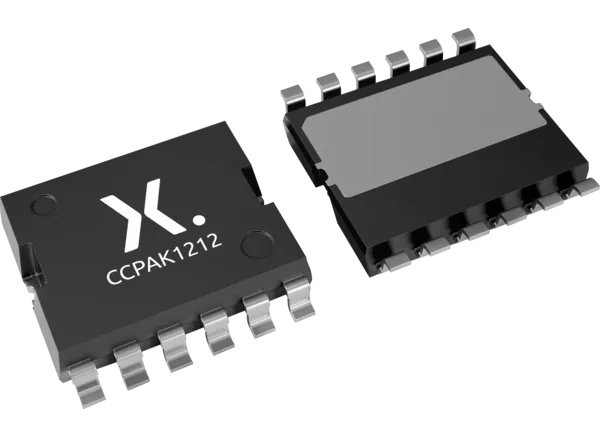

安派瑞GAN039 ccpak1212封装功率GaN场效应管采用铜夹封装技术，具有低电感、低开关损耗和高可靠性。为了优化热学和电学性能，这些器件无需连接导线，并提供级联编码配置，从而消除了对复杂驱动器和控制的需求。表面贴装的GAN039 fet具有顶部(CCPAK1212i)或传统底部(CCPAK1212)冷却，以改善散热，提供额外的设计灵活性。CCPAK1212和CCPAK1212i封装风格具有12mm x 12mm的紧凑尺寸，封装高度低至2.5mm。灵活的鸥翼引线为极端温度环境提供了强大的板级可靠性。
紧凑的足迹12mm(2)与低包装高度2.5毫米
超低封装电阻
与传统的QFN封装不同，高板级可靠性在热循环过程中吸收机械应力
暴露的引线便于光学检查
简化驱动设计
0V至12V驱动电压范围
栅极抗扰度的门限电压为4V
低体二极管正向电压，减少损耗和简化死区时间调整
瞬态过电压能力，增加稳健性
Copper-clip
电感比工业标准封装低3倍，可降低开关损耗和EMI
与线接解决方案相比，可靠性更高
2x冷却选项
底部冷却(CCPAK1212)
顶部冷却(CCPAK1212i)
结温范围-55℃~ +150℃
易于焊接润湿良好的机械焊点
电信/服务器钛级电源
工业车辆充电
太阳能(PV)逆变器
交流伺服驱动器/变频器
蓄电池/UPS逆变器
最大漏源电压650V
最大漏极电流60A
最大峰值漏极电流
最大总功耗300W
39毫欧最大漏源导通状态电阻，33毫欧典型值
±20V栅源电压
99%功率转换效率
5nC典型栅漏电荷
30nC典型总栅极电荷
Source-drain二极管
150nC典型回收电荷
55A最大源电流
240A最大峰值源电流
结温范围-55℃~ +150℃
