摘要： 这些器件可以驱动led并为电池充电，具有高功率密度和高效率。

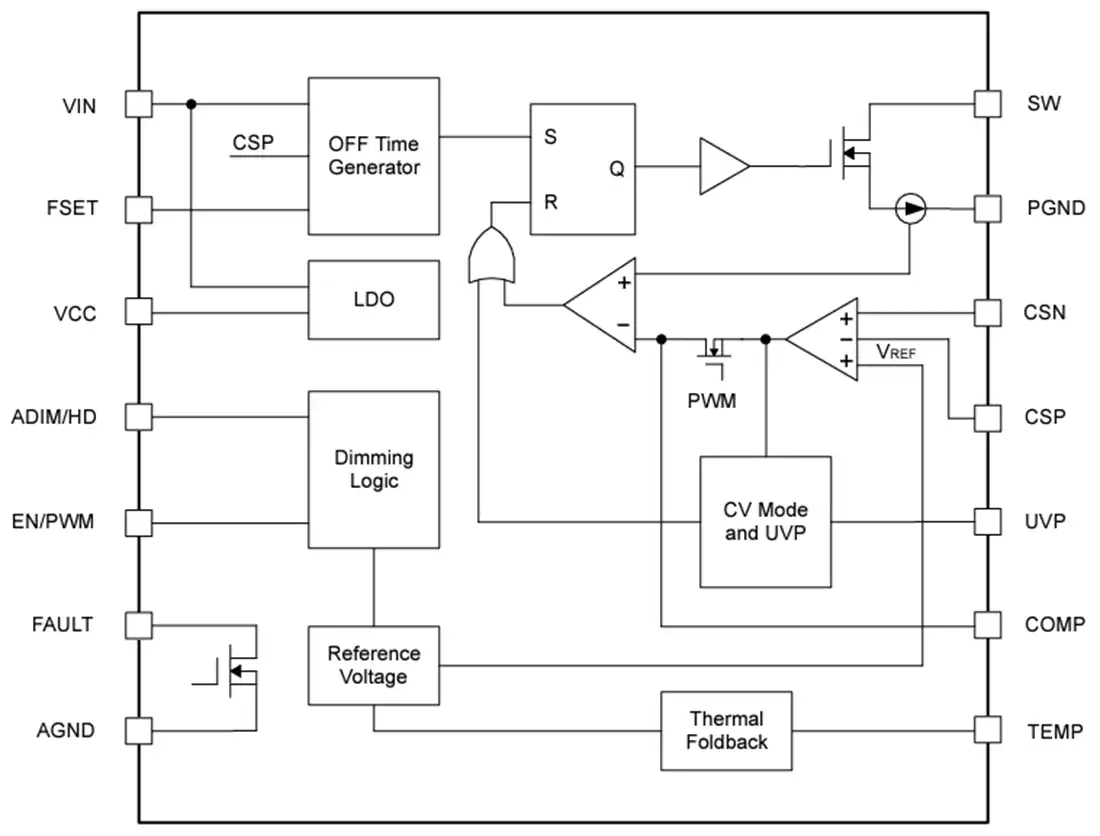

德州仪器TPS92205x 2A/4A非同步降压LED驱动器具有4.5V至65V宽输入范围。通过集成低侧NMOS开关，器件可以驱动led并以高功率密度和高效率为电池充电。TPS92205x还支持公共阳极连接和单层PCB设计。开关频率从100kHz到2.2MHz可配置，可选扩频功能，以获得更好的EMI性能。
TPS92205x支持四种调光选项:模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可以通过PWM和ADIM输入引脚配置，使用简单的高低信号。TPS92205x采用自适应断时电流模式控制和智能精确采样，实现感应快速调光(IFD)，实现高调光精度。
德州仪器TPS92205x提供多种系统保护，包括LED开路和短路，感测电阻开路和短路，可配置热折回和热关闭。一旦检测到任何故障情况，Fault输出就会发出确认信号。
4.5V至65V宽输入范围
LED共阳极连接
集成150毫欧 MOSFET，典型3A/6A限流
100kHz至2.2MHz可选开关频率
扩频TPS922053和TPS922055
高级调光选项
模拟调光(256:1)
快速PWM调光(150ns脉冲宽度)
混合和灵活调光(2000:1在20kHz PWM, 10000:1在4kHz PWM, 1,000,000:1在120Hz PWM)
CC/CV充电模式
全方位保护功能
LED开路和短路保护
开关FET的开路和短路保护
外部组件故障保护
逐周期电流限制
热关机
故障输出(开漏)
可配置热折回曲线

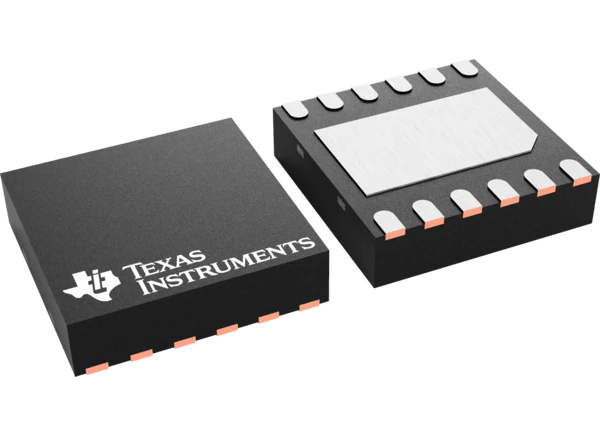

VSON, WSON和SOT-23包选项
持续照明
室内，室外，专业照明
医疗、外科照明
投影仪，激光电视，打印机，网络摄像机
即时照明
机器视觉，相机闪光灯
火警警报器，频闪器
CC和CV源
液晶背光
电池充电
TEC控制
