摘要: 在一个小的SOD-13W封装中提供400W的峰值功耗。

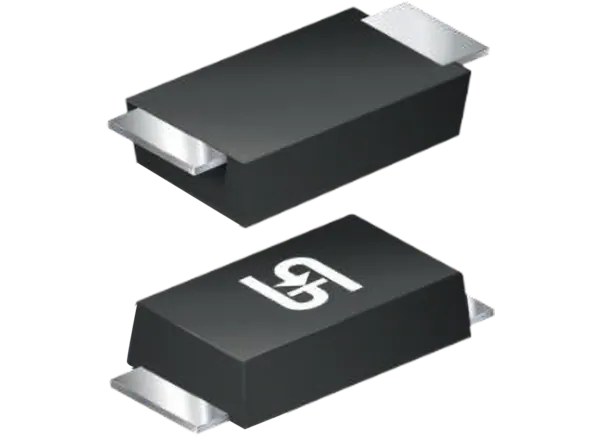

台积电SMF4L瞬态电压抑制(TVS)二极管在一个小的SOD-13W封装中提供400W的峰值功耗。这些器件采用结钝化优化设计技术,提供低功耗和高效率。SMF4L TVS二极管是自动化放置的理想选择,旨在保护敏感电路免受高压瞬变的损坏。
AEC-Q101合格(仅限SMF4LxAH)
结钝化优化设计技术
功耗低,效率高
理想的自动放置
优异的夹紧能力
单模拉配置
sod - 123 w包
符合ISO 7637-2(脉冲1/2a/2b/3a/3b)
iec - 61000 - 4 - 2防静电;30kV(空气)、30kV(接触)
湿度敏感等级(MSL) 1,按J-STD-020
符合JESD 201 2级须测试
无铅,无卤,符合rohs标准
保护敏感电路免受高压瞬变的损坏
照明,ESD瞬态电压保护IC,和系统
集成电路和系统的感应开关负载保护
集成电路和系统的电气快速暂态抗扰保护
400W无重复峰值脉冲功耗,波形为10/1000µs
+50℃时的稳态功耗为7.9W
5V至75V工作电压范围
9.2V至121V箝位电压范围
6.4V至83.3V击穿电压范围
3.3A至40.1A峰值脉冲电流范围
结温范围-55℃至+175℃
典型热阻
15.9°C / W junction-to-lead
65.1°C / W junction-to-ambient
14.4°C / W junction-to-case
成型化合物符合UL 94V-0可燃性等级
哑光镀锡引线端子,可按J-STD-002焊接
