摘要： 专为STM32 Nucleo设计，并评估IPS8200HQ八进制高侧智能功率继电器。

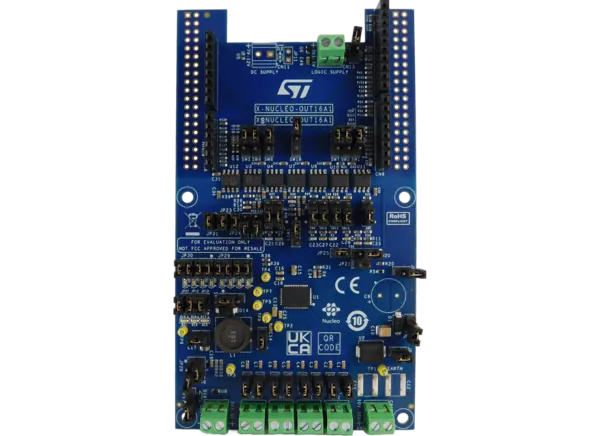

意法半导体X-NUCLEO-OUT16A1扩展板专为STM32 Nucleo设计，并对IPS8200HQ八路高侧智能功率继电器进行评估。意法半导体X-NUCLEO-OUT16A1通过STISO620、STISO621和Arduino R3连接器与微控制器接口。使用跳线设置，选择驱动模式(并行或SPI)和通信协议(8位或16位)。
基于IPS8200HQ的八进制高侧开关，其特点
工作范围10.5V至36V
工作输出电流≤0.7A
低功耗(R(ON(MAX)) = 200毫欧)
欠压锁定
可选驱动模式并行或5MHz SPI(8或16位)
嵌入式降压变换器
4x2 LED矩阵高效状态指示
单片机冻结检测
电感负载的快速衰减
过载和过温保护
失去接地保护
结过温和奇偶校验诊断引脚(FAULT)
机箱过温诊断引脚(TWARN)
电源电压电平诊断引脚(PGOOD)
QFN48L 8mm × 6mm封装
12V至33V应用板电压工作范围
扩展电压工作范围(J9开路)至36V
每通道工作电流高达0.7A
蓝色LED显示SPI模式选择
黄色LED显示SPI模式16位选择
FAULT诊断引脚红色指示灯(JP12闭合)
PGOOD诊断引脚红色LED (JP13闭合)
TWARN诊断引脚红色LED (JP27关闭)
STISO620和STISO621保证4个kVPK电流隔离
供电轨反极性保护
兼容STM32 Nucleo开发板
配备Arduino UNO R3连接器
符合RoHS和中国RoHS标准
CE认证
工厂自动化
可编程逻辑控制器(PLC)
